专利号: 2019209683454
申请人: 南安广友五金制品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2023-08-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

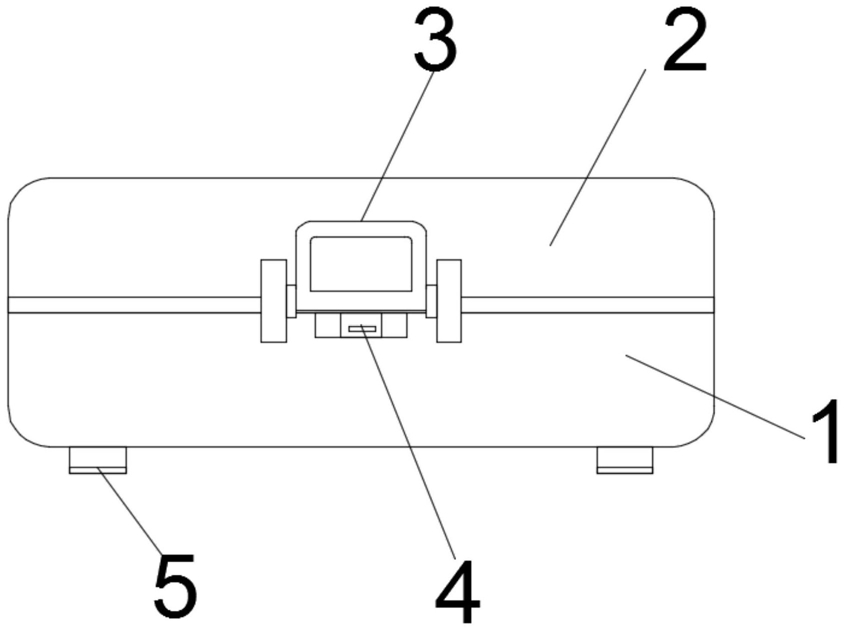

1.一种五金配件用工具箱,包括工具箱主体(1)、上盖(2)以及站脚(5),其特征在于:所述工具箱主体(1)底部固定安装有站脚(5),所述工具箱主体(1)顶部固定安装有上盖(2),所述工具箱主体(1)以及上盖(2)正面固定安装有提手(3),所述提手(3)底部固定安装有锁扣(4),所述工具箱主体(1)与上盖(2)背面固定安装有合页(9),所述工具箱主体(1)与上盖(2)内部上下两端固定安装有加固层(6),所述加固层(6)内侧固定安装有减震器(7),所述减震器(7)包括限位板(17)、减震弹簧(18)以及限位块(19),且所述减震弹簧(18)一端固定安装有限位块(19),所述减震弹簧(18)另一端固定安装有限位板(17),所述减震器(7)内侧固定安装有固定层(10),所述工具箱主体(1)与上盖(2)内部之间固定安装有海绵隔层(8),所述工具箱主体(1)与上盖(2)内部固定安装有插槽柱(13),所述插槽柱(13)外侧固定开设有插槽(16),所述工具箱主体(1)与上盖(2)内部内壁固定安装有卡槽(14),所述卡槽(14)与插槽(16)之间固定安装有隔板(11),所述隔板(11)两侧固定安装有软垫(12),所述工具箱主体(1)内部放置有伸缩杆(15),所述伸缩杆(15)包括螺纹连接件(20)、支撑筒(21)、螺纹杆(22)以及橡胶垫(23),且所述螺纹杆(22)一端固定安装有橡胶垫(23),所述螺纹杆(22)外部固定套设有支撑筒(21),所述支撑筒(21)远离橡胶垫(23)一端固定安装有螺纹连接件(20)。

2.根据权利要求1所述的一种五金配件用工具箱,其特征在于:所述站脚(5)为筒状,且内部设有螺纹,且螺纹与螺纹连接件(20) 匹配。

3.根据权利要求1所述的一种五金配件用工具箱,其特征在于:所述海绵隔层(8)与合页(9)固定连接。

4.根据权利要求1所述的一种五金配件用工具箱,其特征在于:所述支撑筒(21)内部设有螺纹,且螺纹与螺纹杆(22)外部螺纹匹配。

5.根据权利要求1所述的一种五金配件用工具箱,其特征在于:所述插槽柱(13)固定安装在固定层(10)上。

6.根据权利要求1所述的一种五金配件用工具箱,其特征在于:所述提手(3)固定安装在上盖(2)正面,其所述锁扣(4)固定安装在工具箱主体(1)正面。
