专利号: 2019209668219
申请人: 江苏圣福来生态农业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-07-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

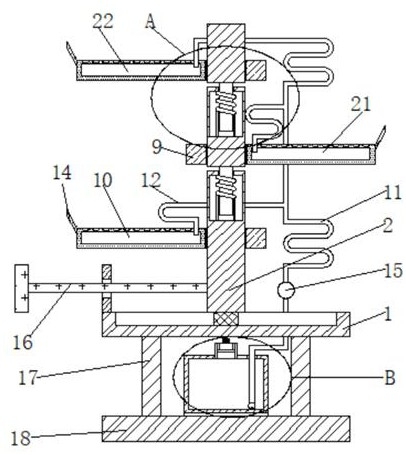

1.一种旋转式菌菇种植架,包括直板(1),其特征在于:所述直板(1)的顶部上活动连接有第一竖杆(2),且所述第一竖杆(2)的上方从下往上依次设置有第二竖杆(3)和第三竖杆(4),所述第一竖杆(2)和第二竖杆(3)的前壁上靠近顶部处分别开设有安装槽(5),且所述安装槽(5)的内腔底部固定连接有圆管(6),所述圆管(6)内套设有细杆(7),且所述细杆(7)外套设有伸缩弹簧(8),所述伸缩弹簧(8)的顶端和底端分别与安装槽(5)的内腔顶部和圆管(6)的顶部固定连接,所述第一竖杆(2)和第二竖杆(3)的顶部上分别开设有通孔,两个所述伸缩弹簧(8)的顶部分别穿过通孔与第二竖杆(3)和第三竖杆(4)的底部固定连接,所述第一竖杆(2)、第二竖杆(3)和第三竖杆(4)上分别活动连接有第一种植盒(10)、第二种植盒(21)和第三种植盒(22),所述直板(1)的底部靠近左右两侧处分别固定连接有粗杆(17),且所述粗杆(17)的底部固定连接有底板(18),两个所述粗杆(17)之间设置有储水盒(20),且所述储水盒(20)的底部与底板(18)的顶部相接触,所述储水盒(20)的顶部上靠近右侧处固定连接有第一波纹管(11),且所述第一波纹管(11)的顶端与第三种植盒(22)的内腔顶部固定连接,所述第一种植盒(10)和第二种植盒(21)的内腔顶部上分别固定连接有第二波纹管(12)和第三波纹管(13),且所述第二波纹管(12)和第三波纹管(13)的另一端与第一波纹管(11)的侧壁固定连接。

2.根据权利要求1所述的一种旋转式菌菇种植架,其特征在于:所述第一种植盒(10)、第二种植盒(21)和第三种植盒(22)与第一竖杆(2)、第二竖杆(3)和第三竖杆(4)相对的一侧侧壁上固定连接有转动板(9),且所述转动板(9)上开设有第一螺纹孔,所述第一竖杆(2)、第二竖杆(3)和第三竖杆(4)上分别开设有与第一螺纹孔相匹配的螺纹。

3.根据权利要求1所述的一种旋转式菌菇种植架,其特征在于:所述第一种植盒(10)、第二种植盒(21)和第三种植盒(22)的顶部上分别开设有漏水孔,且所述第一种植盒(10)、第二种植盒(21)和第三种植盒(22)与第一竖杆(2)、第二竖杆(3)和第三竖杆(4)相远离的一侧顶部上固定连接有斜挡板(14)。

4.根据权利要求1所述的一种旋转式菌菇种植架,其特征在于:所述第一竖杆(2)的底部固定连接有滑块,且所述直板(1)的顶部上开设有与滑块相匹配的滑槽。

5.根据权利要求1所述的一种旋转式菌菇种植架,其特征在于:所述直板(1)的顶部上靠近左侧处固定连接有连接板,且连接板的左侧外设置有T形螺纹杆(16),连接板上开设有与T形螺纹杆(16)相匹配的第二螺纹孔,且所述T形螺纹杆(16)的右端穿过第二螺纹孔与第一竖杆(2)的侧壁固定连接。

6.根据权利要求1所述的一种旋转式菌菇种植架,其特征在于:所述第一波纹管(11)的底部固定连接有重力吸水球(19),且所述第一波纹管(11)上靠近底部处固定连接有抽水泵(15)。

7.根据权利要求1所述的一种旋转式菌菇种植架,其特征在于:所述储水盒(20)的顶部上开设有进水口,且进水口内塞有密封塞。
