专利号: 2019209331741
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

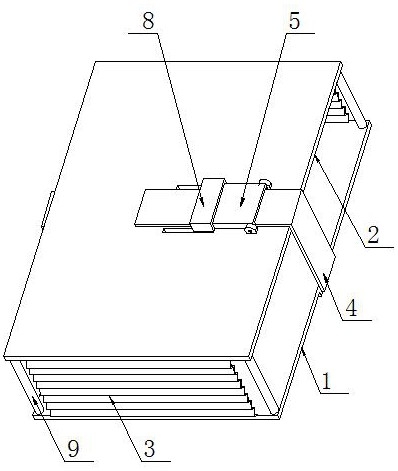

1.一种档案袋打包装置,其特征在于,包括固定底板(1)、固定顶板(2)、侧板(3)、打包带(4)和锁紧机构,所述侧板(3)设置在固定底板(1)和固定顶板(2)的两侧,侧板(3)为多层折叠柔性带状,侧板(3)上、下两端分别与固定顶板(2)和固定底板(1)固定连接,所述打包带(4)的末端固定设置在固定顶板(2)后端,打包带(4)的头端绕过固定底板(1)并通过锁紧机构固定在固定顶板(2)前端;

所述锁紧机构包括压板(5),所述压板(5)位于固定顶板(2)上表面,压板(5)一端通过扭簧与固定顶板(2)转动连接,压板(5)下表面竖直设置有若干个第一阻退条(6),若干个阻退板等距阵列设置;

所述打包带(4)靠近头端的一段对应压板(5)下表面的一面设置有若干个第二阻退条(7),若干个第二阻退条(7)等距阵列设置,相邻的两个第二阻退条(7)之间的距离等于相邻的两个第一阻退条(6)之间的距离。

2.根据权利要求1所述的一种档案袋打包装置,其特征在于,所述锁紧机构还包括定位板(8),所述定位板(8)呈“n”形,定位板(8)位于固定顶板(2)上表面且沿压板(5)方向与固定顶板(2)滑动连接。

3.根据权利要求2所述的一种档案袋打包装置,其特征在于,所述定位板(8)的顶板下表面设置有凸条,所述压板(5)上表面设置有与凸条对应的凹槽。

4.根据权利要求3所述的一种档案袋打包装置,其特征在于,所述凸条和凹槽的截面均呈半圆形。

5.根据权利要求1所述的一种档案袋打包装置,其特征在于,所述侧板(3)两侧均设置有弹簧(9),所述弹簧(9)上、下两端分别与固定顶板(2)和固定底板(1)固定连接。

6.根据权利要求1所述的一种档案袋打包装置,其特征在于,所述第一阻退条(6)的横截面呈直角三角形,第一阻退条(6)的水平面与压板(5)下表面固定连接,第一阻退条(6)的斜面远离压板(5)位与固定顶板(2)连接处的一端高于靠近压板(5)位与固定顶板(2)连接处的一端。

7.根据权利要求6所述的一种档案袋打包装置,其特征在于,所述第二阻退条(7)的截面呈与第一阻退条(6)的截面相反的直角三角形。

8.根据权利要求1所述的一种档案袋打包装置,其特征在于,所述固定底板(1)下表面固定设置有若干个卡扣(10),所述打包带(4)位于卡扣(10)内。
