专利号: 2019209234737
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2023-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

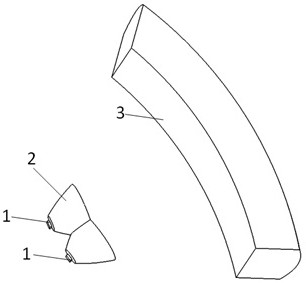

1.一种辅助远光车灯单元,其特征在于:包括至少两个LED光源、初级光学元件和透镜,所述初级光学元件包括与所述LED光源数量相等的并列布置的聚光杯结构,所述LED光源设置于所述聚光杯结构的光学原点,所述聚光杯结构的中心线相交且呈向所述聚光杯结构的出光方向聚拢,相邻的所述聚光杯结构的出光圆面相交,所述透镜为弧形条状透镜,所述透镜的焦点设置于所述LED光源出射的中心光线交汇处,经所述聚光杯结构出射的光线射向所述透镜的凹面。

2.根据权利要求1所述的辅助远光车灯单元,其特征在于,所述LED光源呈横向并列布置。

3.根据权利要求1所述的辅助远光车灯单元,其特征在于,所述透镜的横向中心面与所述初级光学元件的横向中心面夹角为大于等于0°且小于等于15°。

4.根据权利要求1所述的辅助远光车灯单元,其特征在于,相邻的所述聚光杯结构的光学反射面共用一个平面双面反射面。

5.根据权利要求1所述的辅助远光车灯单元,其特征在于,所述透镜为玻璃或透明塑料。
