专利号: 2019208749473
申请人: 王婉红
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

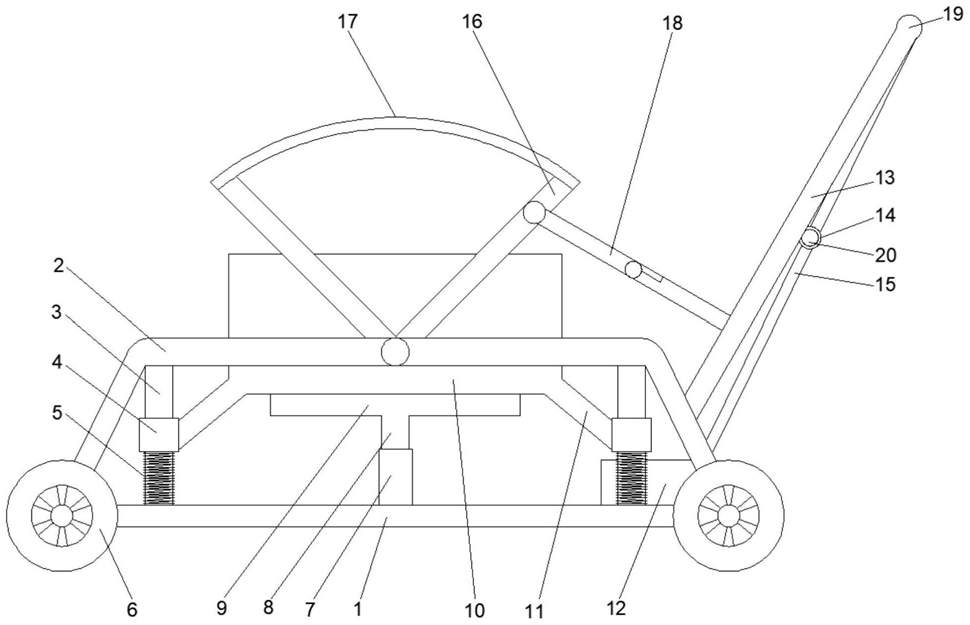

1.一种具有控速功能的婴儿车,包括底盘(1),其特征在于:所述底盘(1)的顶部设置有车架(2),底盘(1)与车架(2)之间设置有构造柱(3),所述构造柱(3)上设置有套筒(4),所述套筒(4)的底部设置有弹簧(5),所述底盘(1)的两端均设置有车轮(6),所述底盘(1)上设置有液压筒体(7),所述液压筒体(7)的顶部设置有液压杆(8),所述液压杆(8)的顶部设置有顶板(9),所述顶板(9)的顶部设置有婴儿箱(10),婴儿箱(10)与套筒(4)之间连接杆(11),所述车架(2)的顶部设置有转动杆(16),所述转动杆(16)上设置有遮阳棚(17),所述车架(2)上设置有推杆(13),所述推杆(13)的顶部设置有把手(19),转动杆(16)与推杆(13)之间设置有折叠杆(18),所述把手(19)的底部设置有第一挂挡杆(15),所述推杆(13)的中部设置有稳定杆(20),所述稳定杆(20)上设置有套环(14)。

2.根据权利要求1所述的一种具有控速功能的婴儿车,其特征在于:所述把手(19)上设置有换挡环(21),所述换挡环(21)的一侧设置有限位块(22),所述把手(19)的底部分别设置有第一挂挡杆(15)、第二挂挡杆(23)和第三挂挡杆(24),第一挂挡杆(15)、第二挂挡杆(23)和第三挂挡杆(24)均设置有换挡环(21)。

3.根据权利要求1所述的一种具有控速功能的婴儿车,其特征在于:所述底盘(1)的一端设置有动力箱(12),所述动力箱(12)的内部设置有电机(27),所述电机(27)的一端设置有一挡同步齿轮(29),所述一挡同步齿轮(29)的一侧设置有一挡齿轮(30),所述一挡同步齿轮(29)上设置有一挡同步环(26),所述一挡同步环(26)上设置有一挡拨叉(25),所述一挡齿轮(30)的一侧设置有二挡同步齿轮(34),所述二挡同步齿轮(34)的一侧设置有二挡齿轮(35),所述二挡同步齿轮(34)上设置有二挡同步环(33),所述二挡同步环(33)上设置有二挡拨叉(32),所述二挡齿轮(35)的一侧设置有三挡同步齿轮(39),所述三挡同步齿轮(39)的一侧设置有三挡齿轮(40),所述三挡同步齿轮(39)上设置有三挡同步环(38),所述三挡同步环(38)上设置有三挡拨叉(37)。

4.根据权利要求3所述的一种具有控速功能的婴儿车,其特征在于:所述电机(27)的底部设置有传动轴(28),所述传动轴(28)上分别设置有一挡从动齿轮(31)、二挡从动齿轮(36)和三挡从动齿轮(41),且一挡齿轮(30)与一挡从动齿轮(31)啮合,二挡齿轮(35)与二挡从动齿轮(36)啮合,三挡齿轮(40)与三挡从动齿轮(41)啮合。

5.根据权利要求1所述的一种具有控速功能的婴儿车,其特征在于:所述第一挂挡杆(15)与一挡拨叉(25)固定连接,第二挂挡杆(23)与二挡拨叉(32)固定连接,第三挂挡杆(24)与三挡拨叉(37)固定连接。

6.根据权利要求1所述的一种具有控速功能的婴儿车,其特征在于:所述转动杆(16)沿着车架(2)顶部的转动轴转动,折叠杆(18)的中部向上折叠。
