专利号: 2019207950893
申请人: 洛阳久盛冶金材料加工有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 电解或电泳工艺;其所用设备〔4〕
更新日期:2023-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

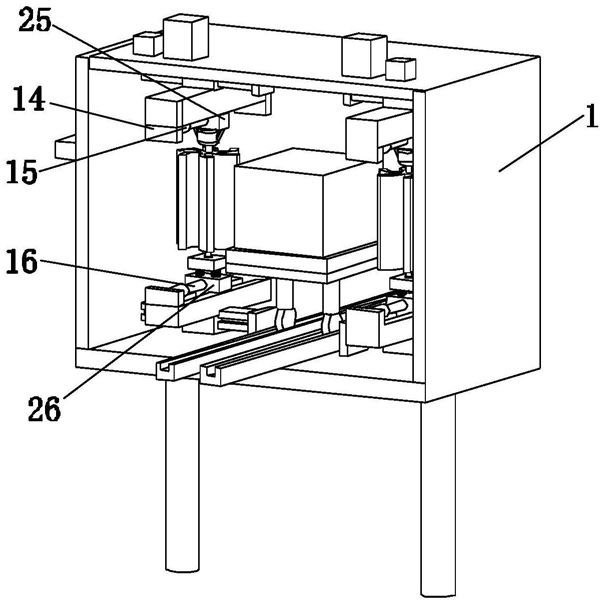

1.一种阳极炭块表面清理装置,包括机架(1)、滑轨机构(23)和清理机构,所述滑轨机构(23)设置在机架(1)的中间位置,滑轨机构(23)上固定有阳极炭块(22),其特征在于:所述机架(1)内设有两个左右对称的清理机构,所述清理机构包括第一直线滑轨(7),第一直线滑轨(7)通过设置其上的第一直线电机(6)连接有第一滑座(5),第一滑座(5)通过设置在其下端的第一滑块(25)连接有电机(2),电机(2)的输出轴通过联轴器与转轴(24)连接,转轴(24)的外侧面设有击打板(3),转轴(24)的下端转动连接在轴承座(9)内,所述轴承座(9)通过设置其下端的第二滑块(26)滑动连接在第二滑座(27)上,所述第二滑座(27)通过设置在其下端的第二直线电机(12)滑动连接在第二直线滑轨(13)上,所述第一滑座(5)和第二滑座(27)的前后两端均设有固定块(14),第一滑块(25)和第二滑块(26)分别通过第一液压伸缩杆(15)和第二液压伸缩杆(16)与固定块(14)连接,所述机架(1)的上方设有液压油箱(17)和液压泵(18),机架(1)的左端外侧设有控制开关(21)。

2.根据权利要求1所述的一种阳极炭块表面清理装置,其特征在于:所述击打板(3)的数量为六个,六个击打板(3)均匀分布在转轴(24)的外侧面。

3.根据权利要求1或2所述的一种阳极炭块表面清理装置,其特征在于:所述击打板(3)的头部为圆头型。

4.根据权利要求1所述的一种阳极炭块表面清理装置,其特征在于:所述轴承座(9)和第二滑块(26)之间设有两个连接柱(10),连接柱(10)外侧设有减震弹簧(11)。

5.根据权利要求1所述的一种阳极炭块表面清理装置,其特征在于:所述第一直线滑轨(7)和第二直线滑轨(13)的左端均固定在机架(1)内侧,第一直线滑轨(7)和第二直线滑轨(13)的右端均通过固定板(8)固定在机架(1)上。

6.根据权利要求1所述的一种阳极炭块表面清理装置,其特征在于:所述电机(2)通过支架(4)固定在第一滑块(25)上。

7.根据权利要求1所述的一种阳极炭块表面清理装置,其特征在于:所述控制开关(21)通过支撑架(20)设置在固定台(19)上,所述固定台(19)固定在机架(1)的左端外侧面。

8.根据权利要求1所述的一种阳极炭块表面清理装置,其特征在于:所述液压泵(18)的液压油输入端通过导管与液压油箱(17)的液压油输出端连接,液压泵(18)的液压油输出端通过导管分别与第一液压伸缩杆(15)和第二液压伸缩杆(16)的输入端连接。

9.根据权利要求1所述的一种阳极炭块表面清理装置,其特征在于:所述控制开关(21)的输入端与外部电源的输出端电连接,控制开关(21)的输出端分别与第一直线电机(6)、第二直线电机(12)、液压泵(18)和电机(2)的输入端电连接。
