专利号: 2019207592183
申请人: 诸暨市宏光机械配件厂
专利类型:实用新型
专利状态:已下证
专利领域: 编织;花边制作;针织;饰带;非织造布
更新日期:2025-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

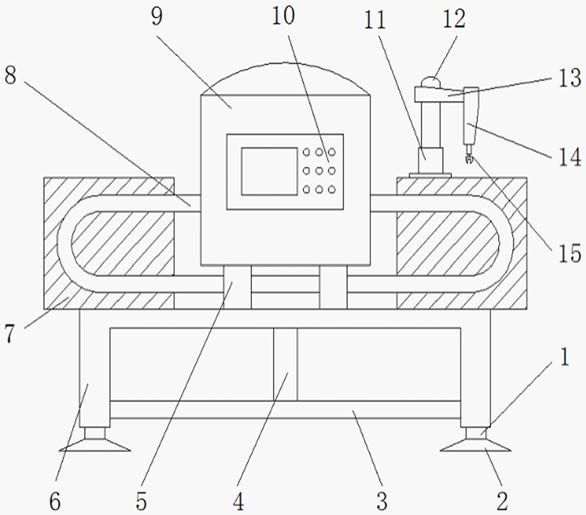

1.一种织袜机用织品漏针检测装置,包括支撑腿(1),其特征在于,所述支撑腿(1)的底部外壁设置有底座(2),且支撑腿(1)的顶部外壁设置有安装座(6),所述安装座(6)的一侧外壁设置有连接横板(3),且连接横板(3)的顶部外壁设置有连接竖板(4),所述连接竖板(4)的顶部外壁和安装座(6)的底部外壁焊接,所述安装座(6)的顶部外壁设置有侧保护板(7),且侧保护板(7)的一侧外壁通过螺栓连接有U型滑轨(8),所述安装座(6)的顶部外壁焊接有支撑杆(5),且支撑杆(5)的顶部外壁设置有检测外壳(9),所述侧保护板(7)的顶部外壁设置有套筒(11),且套筒(11)的内壁设置有轴承,所述轴承的内壁焊接有转动杆(12),且转动杆(12)的一侧外壁设置有第一机械臂(13),所述第一机械臂(13)的一侧外壁设置有第二机械臂(14),所述第二机械臂(14)的底部外壁焊接有机械手(15)。

2.根据权利要求1所述的一种织袜机用织品漏针检测装置,其特征在于,所述检测外壳(9)的一侧外壁开有凹槽,且凹槽的内壁通过螺栓连接有显示器(10)。

3.根据权利要求1所述的一种织袜机用织品漏针检测装置,其特征在于,所述检测外壳(9)的顶部内壁设置有灯座(16),且灯座(16)的底部外壁开有螺纹槽,螺纹槽的内壁螺纹连接有照明灯(17)。

4.根据权利要求1所述的一种织袜机用织品漏针检测装置,其特征在于,所述U型滑轨(8)的外壁滑动连接有滑块(18),且滑块(18)的一侧外壁焊接有液压缸(19),液压缸(19)的内壁套接有伸缩杆(20)。

5.根据权利要求4所述的一种织袜机用织品漏针检测装置,其特征在于,所述伸缩杆(20)的一侧外壁设置有固定板(21),且固定板(21)的顶部外壁焊接有夹片(22)。

6.根据权利要求4所述的一种织袜机用织品漏针检测装置,其特征在于,所述U型滑轨(8)、显示器(10)、机械手(15)、照明灯(17)和液压缸(19)均通过导线连接有开关,且开关通过导线连接有处理器。

7.根据权利要求1所述的一种织袜机用织品漏针检测装置,其特征在于,所述检测外壳(9)的底部内壁通过螺栓连接有光电传感器(23),且光电传感器(23)的信号输出端通过信号线和处理器的信号线输入端连接。
