专利号: 2019207503334
申请人: 肇庆智达自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

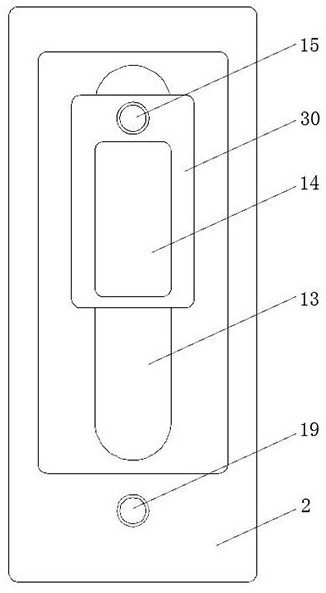

1.一种门窗执手锁扣,包括外壳(1),其特征在于:所述外壳(1)的顶部端口覆有封盖(2),所述外壳(1)的底部固定连接有对称设置二个L型导轨(3)、转动设置的转轴(4)和三个立板(23),二个所述L型导轨(3)的外壁滑动套接有移动块(5),所述转轴(4)的外壁套接有转盘(6),所述转盘(6)的侧壁固定连接有固定杆(7),所述移动块(5)的基面固定连接有连接杆(11),所述外壳(1)的基面开设有凹槽(12),所述凹槽(12)的底部开设有条形孔(13),所述连接杆(11)穿过条形孔(13),且延伸至凹槽(12)的内部,所述连接杆(11)位于凹槽(12)内部的一端固定连接有活动块(30),所述活动块(30)的基面开设有弧形槽(14)以及穿接有第一压杆(15),所述第一压杆(15)竖直向下穿过条形孔(13)延伸至外壳(1)的内部,所述外壳(1)的基面活动穿接有第二压杆(19),三个所述立板(23)的侧壁均活动穿接有活动杆(24),所述活动杆(24)的一端固定连接有驱动块(25),所述驱动块(25)的内部开设有楔形面(26),所述活动块(30)的基面开设有弧形槽(14)。

2.根据权利要求1所述的一种门窗执手锁扣,其特征在于:所述转盘(6)的外壁均开设有第一齿轮牙(8),所述移动块(5)的侧壁开设有与第一齿轮牙(8)相互啮合的第二齿轮牙(9)。

3.根据权利要求1所述的一种门窗执手锁扣,其特征在于:所述外壳(1)的侧壁开设有方孔(10),所述转轴(4)靠近方孔(10)设置。

4.根据权利要求1所述的一种门窗执手锁扣,其特征在于:所述第一压杆(15)位于外壳(1)内部的一端穿过移动块(5),所述第一压杆(15)位于外壳(1)内部的外壁固定套接有第一挡板(16),所述第一压杆(15)位于第一挡板(16)和移动块(5)之间的外壁套接有第一弹簧(17),所述第一压杆(15)位于移动块(5)下方的外壁开设有通孔(18)。

5.根据权利要求1所述的一种门窗执手锁扣,其特征在于:所述第二压杆(19)位于外壳(1)内部的一端穿接有与外壳(1)内壁固定连接的横板(20),所述第二压杆(19)位于外壳(1)内部的外壁固定套接有第二挡板(21),所述第二压杆(19)位于横板(20)和第二挡板(21)之间的外壁套接有第二弹簧(22),所述第二压杆(19)位于横板(20)下方的一端为楔形设置,且与楔形面(26)吻合。

6.根据权利要求1所述的一种门窗执手锁扣,其特征在于:所述移动块(5)与其中一个所述立板(23)之间均挂接有第三弹簧(27)。

7.根据权利要求1所述的一种门窗执手锁扣,其特征在于:其中二个所述立板(23)靠近第一压杆(15)设置,所述活动杆(24)位于二个所述立板(23)之间的外壁套接有固定设置的第三挡板(28)和第四弹簧(29)。
