专利号: 2019207436787
申请人: 无锡市前洲无缝钢管有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

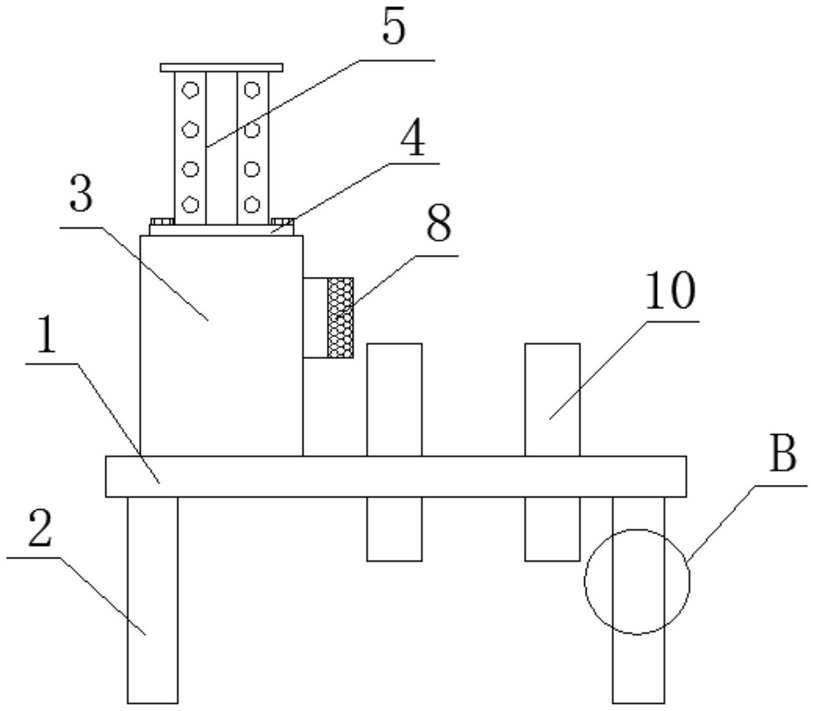

1.一种无缝钢管切头装置,包括台面(1),其特征在于:所述台面(1)的底端固定焊接有四组支腿(2),所述支腿(2)包括上支腿(201)、下支腿(202)和弹簧(203),所述弹簧(203)固定连接在上支腿(201)和下支腿(202)内,所述台面(1)的上表面一侧固定焊接有固定架(3),所述固定架(3)上中心处通过连接法兰(4)固定连接有电缸(5),所述电缸(5)的输出端固定连接有第一电推杆(6),所述第一电推杆(6)通过安装板(7)固定连接有电机(8),所述电机(8)的输出轴上固定安装有切割刀片(9),所述台面(1)的两一侧活动连接有两组夹具(10),每组所述夹具(10)的内部固定安装有安装架(11),所述安装架(11)内活动连接有滚轮(12),所述台面(1)的底端固定焊接有两组连接块(13),两组所述连接块(13)的底端固定安装有双向电机(14),所述双向电机(14)的两端分别固定连接有第二电推杆(15)和第三电推杆(16),所述第二电推杆(15)和第三电推杆(16)的一端分别与夹具(10)的底端通过销杆(17)活动连接,所述夹具(10)的底端开设有转动槽(19)。

2.根据权利要求1所述的一种无缝钢管切头装置,其特征在于:所述夹具(10)的上端设置成弧形结构,且夹具(10)的内表面至少设有三组滚轮(12)。

3.根据权利要求1所述的一种无缝钢管切头装置,其特征在于:所述台面(1)的中间部位设有弧形凹槽,且弧形凹槽内固定设有安装架(11)和滚轮(12),且台面(1)在切割刀片(9)垂直的地方开设有孔槽,且孔槽的长径大于切割刀片(9)的直径,以及孔槽的宽度也大于切割刀片(9)的厚度。

4.根据权利要求1所述的一种无缝钢管切头装置,其特征在于:所述台面(1)两侧固定开设有两组对称的放置夹具(10)的孔槽,且孔槽内通过轴承(18)活动连接有销杆(17),所述销杆(17)贯穿连接在夹具(10)内。

5.根据权利要求1所述的一种无缝钢管切头装置,其特征在于:每组所述双向电机(14)分别与夹具(10)通过第二电推杆(15)和第三电推杆(16)进行活动连接,所述转动槽(19)的设置成外端开口大于内部直径,且转动槽(19)的外端口设置成向外弯曲的弧形。

6.根据权利要求1所述的一种无缝钢管切头装置,其特征在于:所述上支腿(201)和下支腿(202)内部均设有凹槽,所述弹簧(203)固定连接在凹槽内,且上支腿(201)和下支腿(202)的底端和上端均设有卡块相接。
