专利号: 2019207196232
申请人: 无锡锡洲封头制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 蒸汽的发生
更新日期:2024-08-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.锅炉汽包封头,包括外壳(1),其特征在于:所述外壳(1)内部设有侧壁(6),所述侧壁(6)中间位置开设有环形槽(7),所述环形槽(7)环绕侧壁一圈开设且环形槽(7)的横截面为T型,所述环形槽(7)内部滑动连接有T型块(8),所述T型块(8)卡接在环形槽(7)内部且能在环形槽(7);

所述T型块(8)远离侧壁(6)的一端固定安装有固定块(9),所述固定块(9)靠近侧壁(6)的一端固定安装有刷头(10),所述刷头(10)有两组且分别安装在固定块(9)上下两端,刷头(10)与侧壁(6)贴合,所述外壳(1)为铁材质,所述T 型块(8)为铁材质,所述T型块(8)对应外壳(1)的外部吸附有磁块(11),磁块(11)有着强磁性。

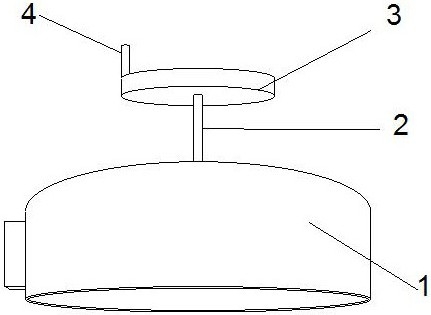

2.根据权利要求1所述的锅炉汽包封头,其特征在于:所述外壳(1)为半椭圆形,所述外壳(1)上端插接有旋转轴(2),所述旋转轴(2)垂直外壳(1)安装,所述旋转轴(2)上端固定安装有圆盘(3),所述圆盘(3)上表面边缘处垂直向上固定安装有把手(4)。

3.根据权利要求2所述的锅炉汽包封头,其特征在于:所述外壳(1)顶部对应旋转轴(2)的位置开设有圆孔(14),所述旋转轴(2)套接在圆孔(14)内部。

4.根据权利要求3所述的锅炉汽包封头,其特征在于:所述外壳(1)内部固定安装有固定盘(15)且固定盘(15)在圆孔(14)下端,所述固定盘(15)的中心位置为空心的,旋转轴(2)贯穿固定盘(15),所述固定盘(15)下端固定安装有挡块(16)。

5.根据权利要求4所述的锅炉汽包封头,其特征在于:所述挡块(16)为长方形块体且有两组,两组所述挡块(16)固定安装在固定盘(15)下端左右两侧,所述挡块(16)上开设有台阶,所述旋转轴(2)对应挡块(16)台阶位置固定安装有限位杆(18)且限位杆(18)有两组。

6.根据权利要求5所述的锅炉汽包封头,其特征在于:所述限位杆(18)卡接在挡块(16)的台阶处,所述固定盘(15)中间位置开设有旋转槽(17),所述旋转轴(2)在外壳(1)内部固定安装有旋转臂(5)。

7.根据权利要求6所述的锅炉汽包封头,其特征在于:所述旋转臂(5)的形状与外壳(1)的椭圆处一致,所述旋转臂(5)的两端固定安装有拐角刷(12),所述拐角刷(12)与外壳(1)内腔的拐角处贴合,所述旋转臂(5)的左右两个边固定安装有侧剐(13)。
