专利号: 2019206968705
申请人: 宝盈联华(厦门)生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

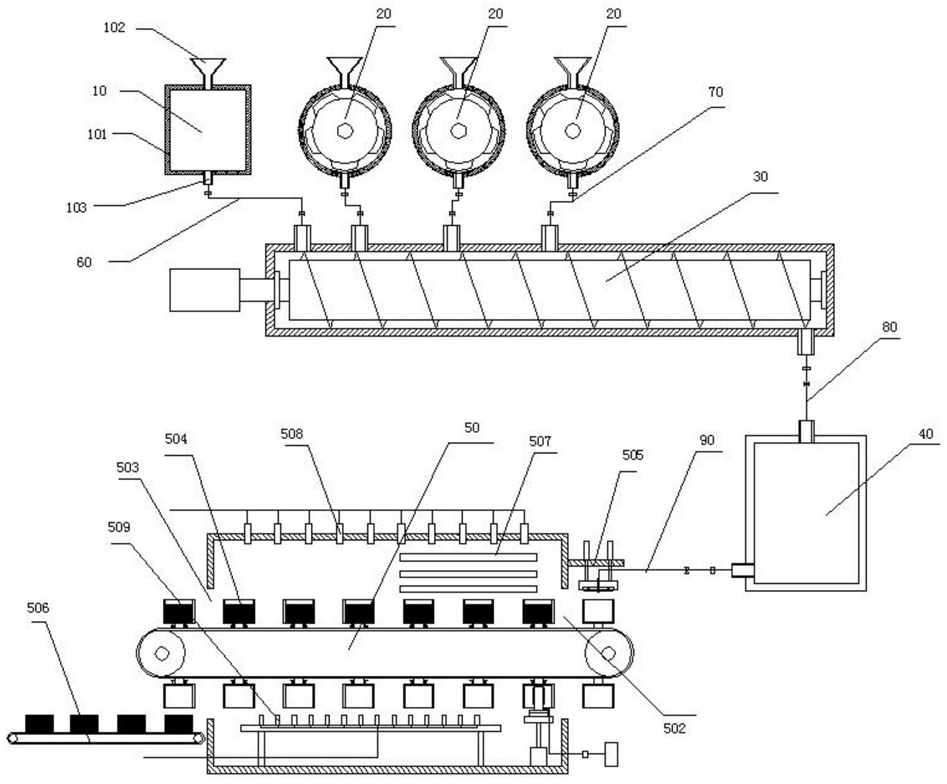

1.一种绿色环保矿物负离子灭菌块专用生产线,其特征为,包括进料组件、混合组件、缓存罐和固化组件;

进料组件包括液料加注组件和固料加注组件,液料加注组件和固料加注组件分别通过第一连接管和第二连接管与混合组件相连接,液料加注组件和固料加注组件分别用于向混合组件中加注固料和液料;

混合组件通过第三连接管与缓存罐相连接,混合组件用于将注入其中的固料和液料混合均匀后转移至缓存罐中;

固化组件用于将缓存罐中的混合料固化定型成灭菌块。

2.如权利要求1所述的一种绿色环保矿物负离子灭菌块专用生产线,其特征为,液料加注组件包括第一壳体,第一壳体的顶部设有第一进料管、第一壳体的底部设有第一出料管,第一壳体内用于存放液料。

3.如权利要求1或2所述的一种绿色环保矿物负离子灭菌块专用生产线,其特征为,固料加注组件包括圆柱体结构的第二壳体,第二壳体中可转动的设有第一转辊,第一转辊的外侧壁上均布多个研磨块,第一转辊的一端穿过第二壳体与第一电机的输出轴相连接;

第一电机驱动第一转轴转动,从而通过研磨块对第二壳体中的物料进行研磨;

第二壳体的顶部设有第二进料管、第二壳体的底部设有第二出料管,第二壳体的内壁上贴附一层过滤网层,过滤网层覆盖在第二出料管的顶部。

4.如权利要求3所述的一种绿色环保矿物负离子灭菌块专用生产线,其特征为,固料加注组件的数量为三个。

5.如权利要求1、2或4所述的一种绿色环保矿物负离子灭菌块专用生产线,其特征为,混合组件包括水平设置的圆柱体结构的第三壳体,第三壳体中可转动的设有螺杆,螺杆的一端穿过第三壳体与第二电机相连接;

第三壳体的顶部自左向右依次设有第三进料管和三个第四进料管,第三壳体的底部设有第三出料管,第三出料管设置在第三壳体的右侧;第三进料管通过第一管道与液料加注组件的第一出料管相连接,三个第四进料管分别通过第二管道与固料加注组件的第二出料管相连接;

第二电机驱动螺杆旋转、产生自左向右的推动力,从而将注入其中的液料和固料混合均匀后,将混合料自第三出料管转移至缓存罐中。

6.如权利要求5所述的一种绿色环保矿物负离子灭菌块专用生产线,其特征为,固化组件包括固化腔,固化腔的两侧分别设有第一开口和第二开口,固化腔中设有承载机构,固化腔的第一开口侧设有加料机构,固化腔的第二开口侧设有转移皮带,转移皮带设置在第二开口的下方;固化腔中设有紫外光固化灯。

7.如权利要求6所述的一种绿色环保矿物负离子灭菌块专用生产线,其特征为,承载机构包括两个第一皮带轮,两个第一皮带轮分别设置在第一开口和第二开口的外侧,第一输送皮带张紧固定在两个第一皮带轮之间,使第一输送带贯穿固化腔;其中一个第一皮带轮通过第三电机驱动转动,第三电机带动位于上方的第一输送皮带自第一开口向第二开口移动;

第一输送皮带上均布多个承载组件;

承载组件包括固定块,固定块固定在第一输送皮带上,固定块上设有定型腔,当承载组件位于第一输送皮带的上方时,定型腔为顶部开口的结构,通过加料机构向定型腔中用于注入缓存罐中的混合料;

固定块上设有顶出机构,顶部机构包括水平固定在固定块上的支承板,支承板上设有电动推杆,电动推杆上设有顶块,顶块可移动的设置贯穿定型腔的底板;当承载组件随第一输送皮带移动至开口向下时,电动推杆推动顶块移动,将固化后的灭菌块移出定型腔,转移至转移皮带上。

8.如权利要求7所述的一种绿色环保矿物负离子灭菌块专用生产线,其特征为,加料机构包括第一支架,第一支架固定在固化腔的第一开口侧的侧壁上、且位于第一开口的上方;

第一支架上设有第一液压缸,第一液压缸的下方固定一个压盖,压盖上设有第五进料管,第五进料管通过第四连接管与缓存罐相连接;

当空的承载组件移动至压盖下方时,第一液压缸推动压盖压设在定型腔上,通过第五进料管将缓存罐中的混合料注入定型腔中,注入完成后、使压盖复位。

9.如权利要求8所述的一种绿色环保矿物负离子灭菌块专用生产线,其特征为,固化腔的顶部设有多个第一进风管,第一进风管用于向固化腔内通入温度为120-150℃的热风;固化腔的底部设有多个第二进风管,第二进风管用于向承载组件吹出压缩空气。

10.如权利要求1、2、4、6、7、8或9所述的一种绿色环保矿物负离子灭菌块专用生产线,其特征为,固化腔内还设有喷涂组件,喷涂组件固定在第一开口侧,喷涂组件包括喷涂管,喷涂管固定在第三液压缸上,第三液压缸固定在固定腔的底部,第三液压缸推动喷涂管上下移动,当喷涂管插入相应的定型腔后,向定型腔的内壁上喷涂脱模剂。
