专利号: 2019206907612
申请人: 江苏吉润住宅科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

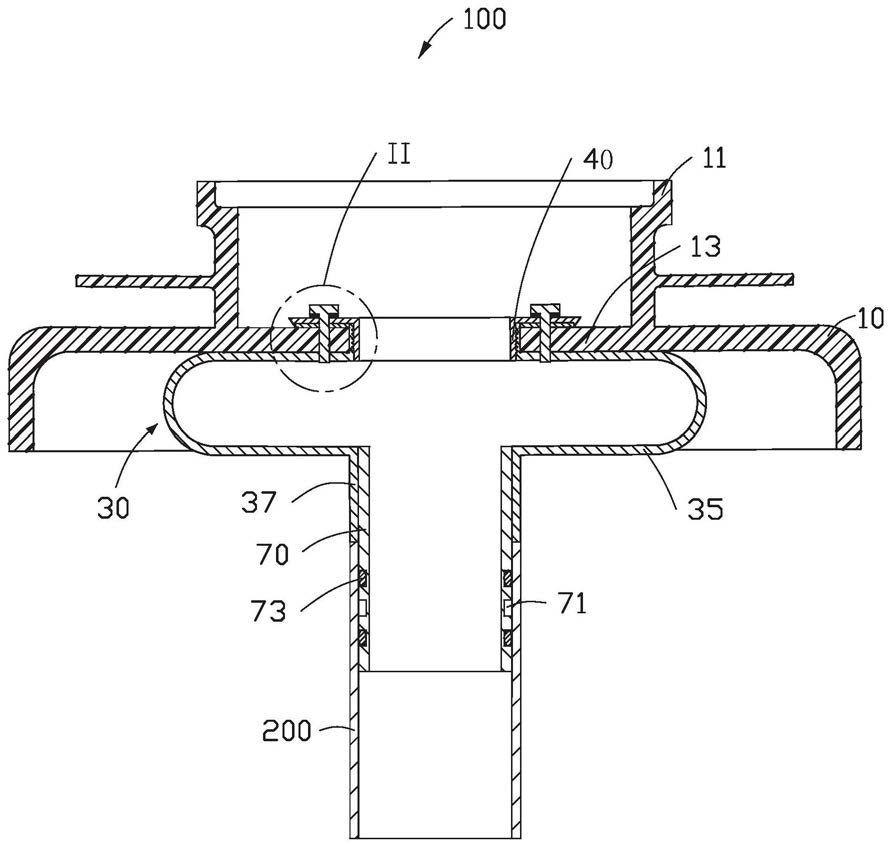

1.一种地漏排水连接接头,用于与下水管道接通,其特征在于:包括依次连接设置的外壳、进水管、缓冲结构及排水管,所述排水管与所述下水管道连通,所述外壳内壁设有环形凸起,所述缓冲结构背离所述排水管一端设有与所述环形凸起相互匹配的凹槽,所述凹槽的侧壁上设置有若干固定螺栓,所述固定螺栓螺纹连接并贯穿所述凹槽侧壁及环形凸起。

2.根据权利要求1所述的地漏排水连接接头,其特征在于:所述进水管背离所述排水管一端设置有凸缘,所述凸缘指向排水管一侧与所述凹槽侧壁相互贴合设置,所述固定螺栓贯穿所述凸缘设置。

3.根据权利要求2所述的地漏排水连接接头,其特征在于:所述凸缘背离所述缓冲结构一侧设有与所述凸缘相互贴合设置的缓冲垫,所述固定螺栓上设置有与所述缓冲垫相互贴合的螺帽。

4.根据权利要求1所述的地漏排水连接接头,其特征在于:所述缓冲结构包括上结合部及主体,所述上结合部与所述进水管及所述外壳相互连接,所述上结合部内壁设有内螺纹,所述进水管外壁设有与所述内螺纹相互配合的外螺纹,所述主体部分承接在所述外壳的下方。

5.根据权利要求1所述的地漏排水连接接头,其特征在于:所述进水管与所述缓冲结构过盈配合。

6.根据权利要求1所述的地漏排水连接接头,其特征在于:所述外壳呈中空状,所述外壳指向地面一侧设置有地漏盖口。

7.根据权利要求6所述的地漏排水连接接头,其特征在于:所述外壳包括引流部,所述引流部设置在所述地漏盖口与所述环形凸起之间,所述引流部呈喇叭状,所述引流部喇叭状开口指向地漏盖口,所述引流部远离其喇叭状开口一端直径小于或等于所述进水管的直径。

8.根据权利要求1所述的地漏排水连接接头,其特征在于:所述缓冲结构包括下结合部,所述下结合部与所述排水管相互连接。

9.根据权利要求8所述的地漏排水连接接头,其特征在于:所述排水管与所述下结合部通过螺纹连接或过盈配合进行固定。

10.根据权利要求8所述的地漏排水连接接头,其特征在于:所述排水管与所述下水管道相互连接处设置有若干环形槽体,所述环形槽体内设置有与之相互配合的密封件。
