专利号: 2019206770041
申请人: 张玲红
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

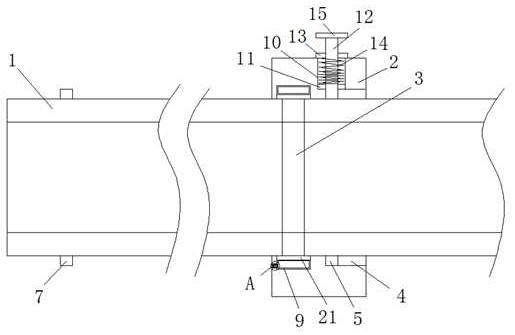

1.一种便于安装和拆卸的PVC管材,包括管材本体(1),其特征在于:所述管材本体(1)的一端固定连接有连接管(2),所述连接管(2)的内壁与管材本体(1)的内壁固定连通,所述连接管(2)的内壁固定连接有密封圈(3),所述密封圈(3)的表面与管材本体(1)的一端固定连接,所述连接管(2)的内壁固定开设有连接槽(4),三个所述连接槽(4)以连接管(2)的轴心为中心呈环形阵列分布,所述连接槽(4)的内壁呈扇形状,所述连接槽(4)的内壁固定开设有卡槽(5),所述卡槽(5)的内壁呈圆形状,所述卡槽(5)的内壁固定连接有限位块(6);

所述管材本体(1)的远离连接管(2)一端的表面固定连接有卡块(7),三个所述卡块(7)以管材本体(1)的轴心为中心呈环形阵列分布,所述卡块(7)的表面呈扇形状,所述卡块(7)的表面分别与连接槽(4)和卡槽(5)的内壁相适配,所述连接管(2)的内壁固定开设有密封槽(8),所述密封槽(8)的内壁呈圆形状,所述密封槽(8)的内壁固定连接有二级密封装置,所述二级密封装置包括气囊(9)。

2.根据权利要求1所述的一种便于安装和拆卸的PVC管材,其特征在于:所述卡槽(5)的内壁固定开设有滑槽(10),所述滑槽(10)的一端贯穿并延伸至连接管(2)的表面。

3.根据权利要求2所述的一种便于安装和拆卸的PVC管材,其特征在于:所述滑槽(10)的内壁滑动连接有限位环(11),所述限位环(11)的内壁固定连接有限位杆(12)。

4.根据权利要求3所述的一种便于安装和拆卸的PVC管材,其特征在于:所述限位杆(12)的表面滑动连接有固定环(13),所述固定环(13)的表面与连接管(2)的表面固定连接,所述限位杆(12)的表面套接有第一弹簧(14),所述第一弹簧(14)的两个自由端分别与固定环(13)的表面和限位环(11)的表面固定连接。

5.根据权利要求4所述的一种便于安装和拆卸的PVC管材,其特征在于:所述限位杆(12)的一端延伸至连接管(2)的表面,所述限位杆(12)的一端固定连接有固定盘(15)。

6.根据权利要求1所述的一种便于安装和拆卸的PVC管材,其特征在于:所述气囊(9)的内壁固定连通有进气管(16),所述进气管(16)的一端贯穿并延伸至连接管(2)的表面,所述进气管(16)的内壁分别固定连接有密封环(17)和定位环(18),所述定位环(18)的表面固定连接有第二弹簧(19),所述第二弹簧(19)的一端固定连接有密封球(20),所述密封球(20)的表面与密封环(17)的内壁插接。

7.根据权利要求6所述的一种便于安装和拆卸的PVC管材,其特征在于:所述气囊(9)的表面固定连接有密封层(21),所述密封层(21)的制作材料为硅胶。
