专利号: 2019206622957
申请人: 扬州市职业大学(扬州市广播电视大学)
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种自动化取件机械手,其特征在于,包括:三维操控组件(1)和机械手组件(2);

所述三维操控组件(1)用于带动所述机械手组件(2)在三维空间内运动;

所述机械手组件(2)包括固定块(21)、固定板(22)、滑块(23)、液压杆(24)、连接架(25)、支撑架(26)、输送带(27)和驱动构件(28);所述固定块(21)与所述三维操控组件(1)连接;所述固定板(22)的中央与所述固定块(21)的底部固定连接,所述固定板(22)以固定块(21)为中心开设有三条滑槽(221);所述滑块(23)滑动连接在所述滑槽(221)内;所述液压杆(24)一端与所述滑块(23)连接,另一端与所述固定块(21)连接;所述连接架(25)分别与所述滑块(23)固定连接,且位于所述固定板(22)的下方;所述支撑架(26)为长条架体,且一端端头与所述连接架(25)固定,且所述支撑架(26)的轴向方向与所述固定板(22)垂直;

所述输送带(27)套设在所述支撑架(26)的两端端头上;所述驱动构件(28)固定在所述连接架(25)上,且用于驱动所述输送带(27)沿所述支撑架(26)的轴向外壁传动。

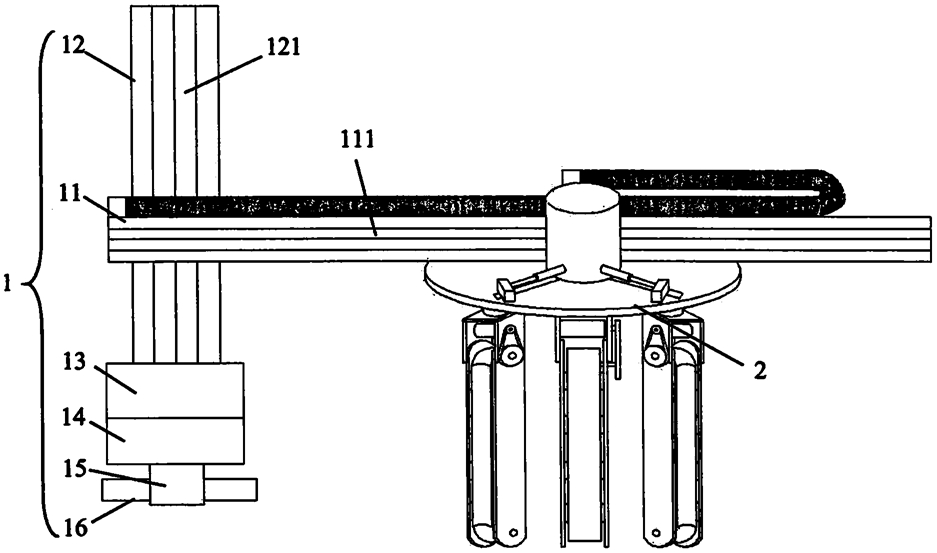

2.根据权利要求1所述的一种自动化取件机械手,其特征在于,所述三维操控组件(1)包括水平传动轴(11)、竖直传动轴(12)、转动座(13)和固定座(14);所述水平传动轴(11)上具有水平滑道(111),所述固定块(21)滑动连接在所述水平滑道(111)上;竖直传动轴(12)上具有竖直滑道(121),所述水平传动轴(11)的一端滑动连接在所述竖直滑道(121)上;所述转动座(13)固定在所述竖直传动轴(12)的底端;所述固定座(14)连接在所述转动座(13)的底部,且所述转动座(13)与所述固定座(14)转动连接。

3.根据权利要求2所述的一种自动化取件机械手,其特征在于,所述三维操控组件(1)还包括连接块(15)和转轴(16);所述连接块(15)固定在所述固定座(14)的底部;所述转轴(16)与所述连接块(15)连接,所述转轴(16)通过转动带动所述固定座(14)围绕所述连接块(15)转动。

4.根据权利要求1所述的一种自动化取件机械手,其特征在于,所述固定板(22)为圆盘。

5.根据权利要求4所述的一种自动化取件机械手,其特征在于,三条所述滑槽(221)的一端交汇在所述固定板(22)的圆心,另一端延伸至所述固定板(22)的边沿,且每两条所述滑槽(221)的夹角均相等。

6.根据权利要求1所述的一种自动化取件机械手,其特征在于,所述固定块(21)内部安装有用于驱动所述液压杆(24)运动的液压驱动系统。

7.根据权利要求1所述的一种自动化取件机械手,其特征在于,所述连接架(25)为U型板,所述连接架(25)的两块侧板分别与所述支撑架(26)的两侧固定连接,所述连接架(25)的中间板与所述滑块(23)固定连接。

8.根据权利要求7所述的一种自动化取件机械手,其特征在于,所述支撑架(26)包括矩形板(261)和连接板(262);两块所述矩形板(261)平行布置;多个所述连接板(262)固定在两块所述矩形板(261)的边沿。

9.根据权利要求8所述的一种自动化取件机械手,其特征在于,所述驱动构件(28)包括电机(281)、主动轮(282)、传动轴(283)、传动轮(284)和传动带(285);所述电机(281)固定在所述连接架(25)的两块侧板之间,且所述电机(281)的动力输出轴穿出所述连接架(25)的侧板;所述主动轮(282)与所述动力输出轴固定连接;所述传动轴(283)的两端转动连接在两块所述矩形板(261)之间,且分别位于所述矩形板(261)的两端;所述传动轮(284)与一根所述传动轴(283)的一端固定连接;所述传动带(285)套装在所述主动轮(282)和传动轮(284)上。

10.根据权利要求1所述的一种自动化取件机械手,其特征在于,三条所述输送带(27)的外表面高于所述支撑架(26)的轴向边沿,且所述输送带(27)的外表面朝向所述固定板(22)的中心。
