专利号: 2019206622942
申请人: 扬州市职业大学(扬州市广播电视大学)
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

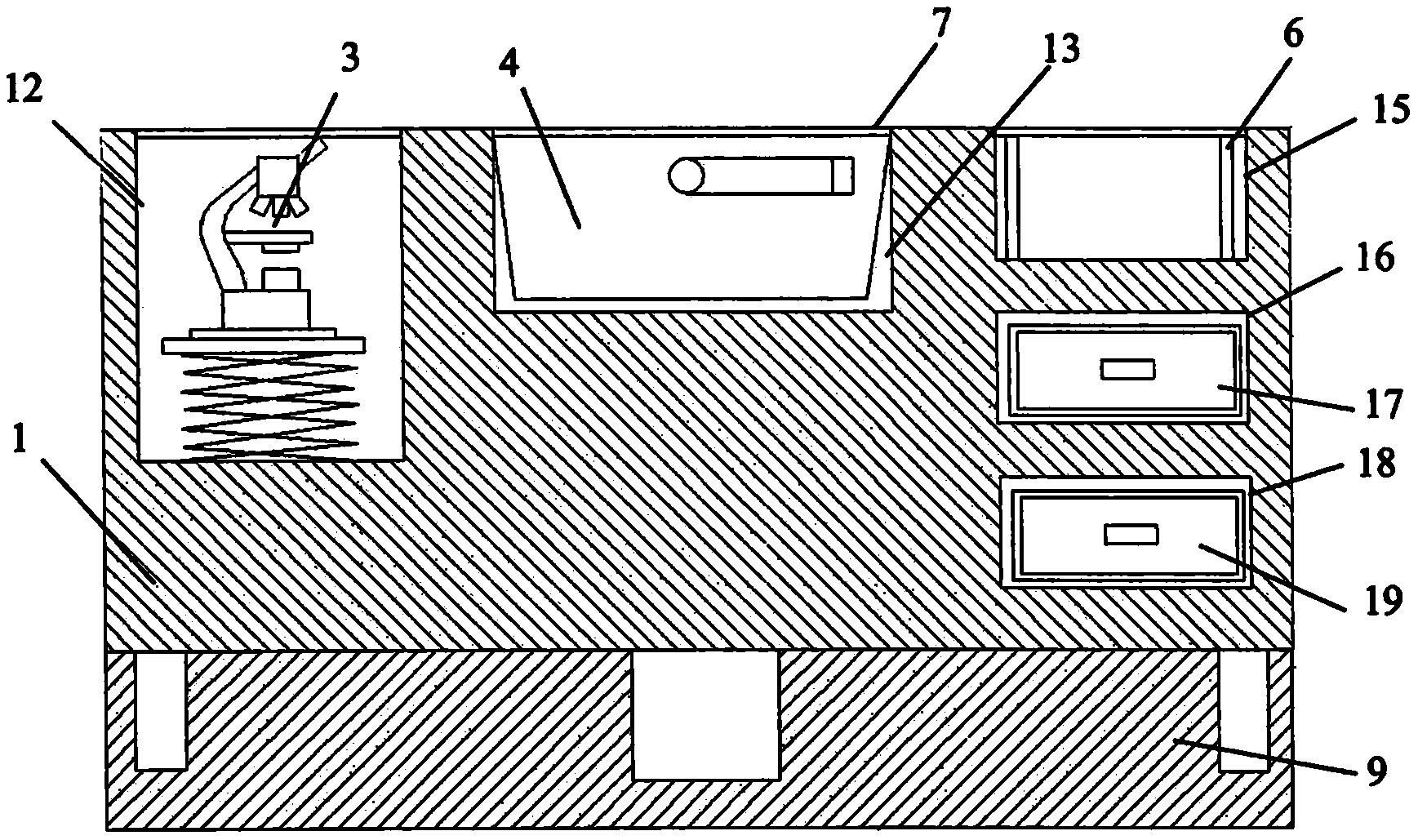

1.一种多功能教学实验台,其特征在于,包括:台体(1)、电路实验组件(2)、生物实验组件(3)、水池组件(4)、粉碎机(5)、回收桶(6)和盖体(7);

所述台体(1)的顶面的边沿处开设有条形槽(11),所述台体(1)的顶面的不同位置开设有第一矩形槽(12)、第二矩形槽(13)、第三矩形槽(14)和第四矩形槽(15);

所述电路实验组件(2)包括电路转台(21)、转轴(22)和驱动部(23);所述电路转台(21)为长条结构,且位于所述条形槽(11)内,所述电路转台(21)的横截面为四分之一扇形,所述电路转台(21)的弧面上内嵌有不同的电学仪器和电路插口;所述转轴(22)与所述电路转台(21)的直角端固定连接,且两端转动连接在所述条形槽(11)的两端内壁上;所述驱动部(23)与所述转轴(22)的一端固定连接;

所述生物实验组件(3)包括剪叉式升降机(31)、升降板(32)和显微镜(33);所述剪叉式升降机(31)固定在所述第一矩形槽(12)的底面;所述升降板(32)固定在所述剪叉式升降机(31)的顶部;所述显微镜(33)固定在所述升降板(32)的顶面;

所述水池组件(4)包括水池本体(41)和水龙头(42);所述水池本体(41)固定在所述第二矩形槽(13)内;所述水龙头(42)转动连接在所述水池本体(41)的内部侧壁上;

所述粉碎机(5)固定在所述第三矩形槽(14)内;

所述回收桶(6)固定在所述第四矩形槽(15)内;

所述盖体(7)分别扣合在所述第一矩形槽(12)、所述第二矩形槽(13)、所述第三矩形槽(14)和所述第四矩形槽(15)顶部边沿。

2.根据权利要求1所述的一种多功能教学实验台,其特征在于,所述电路转台(21)的两个平面在所述转轴(22)的转动带动下均能够与所述台体(1)的顶面平齐。

3.根据权利要求1所述的一种多功能教学实验台,其特征在于,所述驱动部(23)为手柄,所述手柄的一端与所述转轴(22)的一端固定连接,且露于所述台体(1)外部。

4.根据权利要求3所述的一种多功能教学实验台,其特征在于,所述台体(1)侧壁铰接有与所述手柄卡接的卡接板(8)。

5.根据权利要求1所述的一种多功能教学实验台,其特征在于,所述升降板(32)的顶部转动连接有转盘(34),所述显微镜(33)固定在所述转盘(34)上。

6.根据权利要求1所述的一种多功能教学实验台,其特征在于,所述台体(1)的侧壁开设有第一槽孔(16),所述第一槽孔(16)内安装有第一抽屉(17),所述第一抽屉(17)位于所述粉碎机(5)和所述回收桶(6)下方。

7.根据权利要求1所述的一种多功能教学实验台,其特征在于,所述台体(1)的侧壁开设有第二槽孔(18),所述第二槽孔(18)内安装有用于收纳实验辅助器材的第二抽屉(19)。

8.根据权利要求1所述的一种多功能教学实验台,其特征在于,所述盖体(7)与所述第一矩形槽(12)、所述第二矩形槽(13)、所述第三矩形槽(14)和所述第四矩形槽(15)扣合的边沿固定有密封圈。

9.根据权利要求1所述的一种多功能教学实验台,其特征在于,所述盖体(7)顶部开设有沉孔(71),所述沉孔(71)内铰接有扣环(72)。

10.根据权利要求1所述的一种多功能教学实验台,其特征在于,所述台体(1)底部还连接有升降座(9),所述升降座(9)包括座体(91)、液压杆(92)和导向杆(93);所述座体(91)位于所述台体(1)底部;所述液压杆(92)竖直布置,且动力端固定在所述座体(91)中央内部,伸缩端与所述台体(1)底部固定连接;所述导向杆(93)一端固定在所述台体(1)的底部四角,且与所述座体(91)内部滑动连接。
