专利号: 2019205707676
申请人: 吴雪玲
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

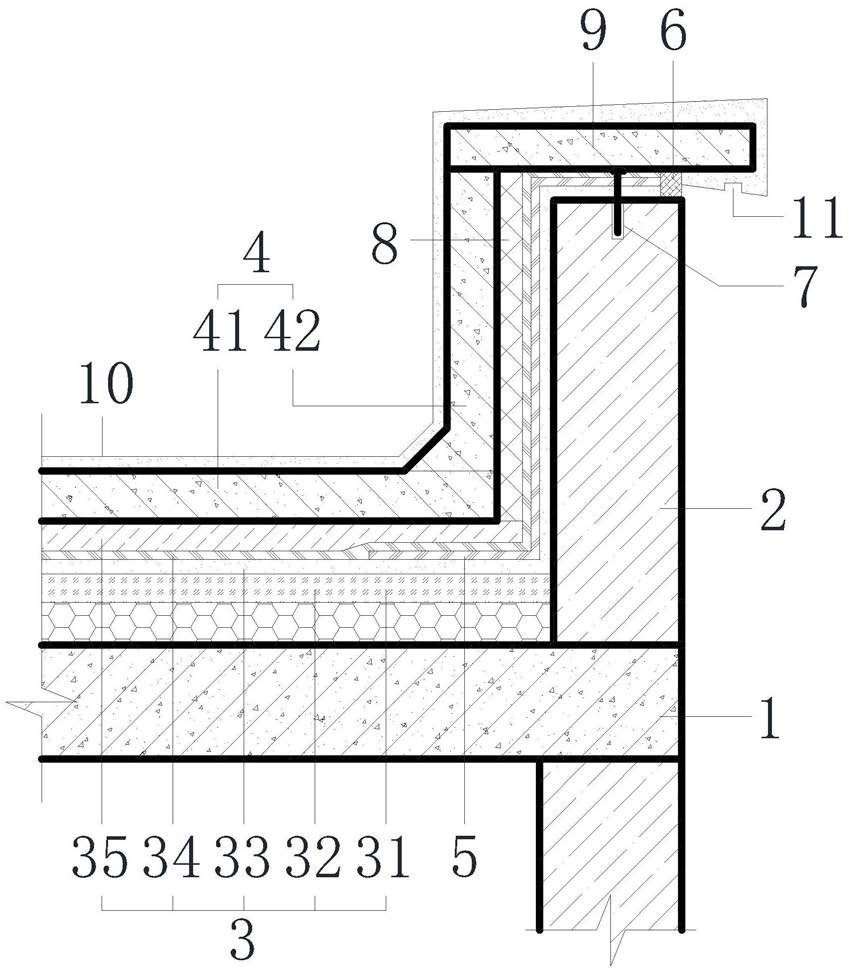

1.一种节能屋面低女儿墙节点结构,其特征在于:包括有屋面板、女儿墙、保温结构层、钢筋混凝土水池、附加防水层、密封胶层、膨胀螺钉、聚苯乙烯泡沫塑料板、压板、防水砂浆层、滴水线;所述屋面板周边设有女儿墙;所述屋面板上方设有保温结构层;所述保温结构层上方还设有钢筋混凝土水池,该钢筋混凝土水池包括底板与侧板;所述保温结构层由下而上依次为保温层、轻集料混凝土找坡层、水泥砂浆找平层、防水层、保护层;所述水泥砂浆找平层与防水层之间在距离女儿墙内侧面200-300mm范围内铺设有附加防水层;所述水泥砂浆找平层、附加防水层、防水层沿女儿墙内侧面铺设至女儿墙顶面外端部且端部设有密封胶层密封;所述附加防水层、防水层于女儿墙顶面中部设有膨胀螺钉固定;所述防水层与侧板之间设有聚苯乙烯泡沫塑料板;所述侧板顶端还设有压板,该压板覆盖女儿墙顶面上方的防水层;所述压板伸出女儿墙外侧面30-100mm;所述底板、侧板、压板的表面均涂抹有防水砂浆层,该防水砂浆层于压板底面外端部设有滴水线;所述底板与侧板的转角处设有倒角。2.根据权利要求1所述的一种节能屋面低女儿墙节点结构,其特征在于:所述底板、侧板为一次性浇筑而成。3.根据权利要求1所述的一种节能屋面低女儿墙节点结构,其特征在于:所述压板上方的防水砂浆层设有由外而内斜向下3%的坡度。
