专利号: 2019205526191
申请人: 安徽皖新电机有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

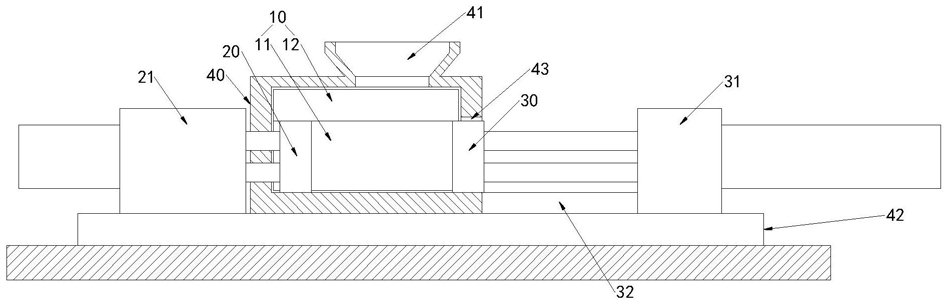

1.电机壳碎屑打包装置,其特征在于:所述装置包括:用以闭合入料口的限位压块(10)、用以将碎屑压缩成型的施压压块(20)、用以配合所述施压压块(20)将所述碎屑压紧的自适应压块(30)、壳体(40);所述施压压块(20)与所述自适应压块(30)相对设置。

2.根据权利要求1所述的电机壳碎屑打包装置,其特征在于:所述壳体(40)顶面远离所述限位压块(10)一侧开设有入料斗(41),所述限位压块(10)拉回状态下,所述入料斗(41)敞开,所述限位压块(10)推出状态下,所述入料斗(41)被所述限位压块(10)遮挡处于闭合状态;所述壳体(40)与底面之间设置有底座(42)。

3.根据权利要求2所述的电机壳碎屑打包装置,其特征在于:所述限位压块(10)包括:

竖直压块(11)、水平压块(12);所述水平压块(12)固定在所述竖直压块(11)顶端,所述限位压块(10)推出状态下,所述水平压块(12)将所述入料斗(41)遮挡。

4.根据权利要求2所述的电机壳碎屑打包装置,其特征在于:所述底座(42)上固定有:

液压推拉限位装置(13)、液压推拉施压装置(21)、液压推拉自适应装置(31);所述限位压块(10)与所述液压推拉限位装置(13)连接,所述限位压块(10)在所述液压推拉限位装置(13)的推拉作用下沿Y轴方向自由滑动;所述施压压块(20)与所述液压推拉施压装置(21)连接,所述施压压块(20)在所述液压推拉施压装置(21)的推拉作用下沿X轴方向自由滑动;所述自适应压块(30)与所述液压推拉自适应装置(31)连接,所述自适应压块(30)在所述液压推拉自适应装置(31)的推拉作用下沿X轴方向自由滑动。

5.根据权利要求1所述的电机壳碎屑打包装置,其特征在于:所述壳体(40)在所述自适应压块(30)的滑动路径上设有与所述自适应压块(30)适配的出料口(43),所述碎屑在所述壳体(40)内压缩成型后,所述自适应压块(30)拉回,成型的碎屑被所述施压压块(20)从所述出料口(43)推出完成出料。

6.根据权利要求4所述的电机壳碎屑打包装置,其特征在于:所述壳体(40)与所述液压推拉自适应装置(31)之间设有垫板(32),所述垫板(32)的上表面与所述自适应压块(30)底面等高。
