专利号: 2019204919032
申请人: 无锡市路华肥料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

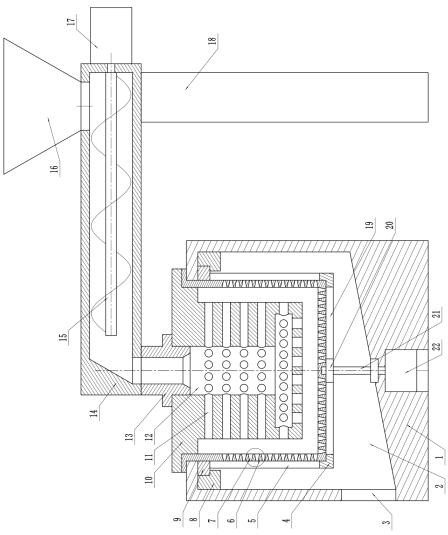

1.一种生物有机肥造粒系统,其特征在于:包括壳体(1)、内腔(2)、输出口(3)、连接环体(4)、侧刮条体(5)、造粒筒体(6)、造粒孔(7)、固定环体(8)、活动环体(9)、分料壳体(10)、分料孔(11)、分料腔(12)、连接头(13)、输送壳体(14)、输送螺杆(15)、漏斗(16)、电机一(17)、支撑柱(18)、底刮条体(19)、连接盘(20)、连接轴(21)和电机二(22);

所述壳体(1)内部设有内腔(2);

所述内腔(2)左下侧设有输出口(3),所述内腔(2)上侧中央固定连接有造粒筒体(6);

所述造粒筒体(6)侧面以及底面中均匀设有若干个造粒孔(7),所述造粒筒体(6)内部中央固定连接有分料壳体(10);

所述活动环体(9)通过固定环体(8)活动连接在内腔(2)上侧开口处中;

所述分料壳体(10)中央内部设有分料腔(12);

所述分料腔(12)侧面以及底面中均设有分料孔(11),所述分料腔(12)上侧入口处固定连接有连接头(13);

所述输送壳体(14)左下侧出口与连接头(13)上侧入口相连通,所述输送壳体(14)右上侧入口处固定连接有漏斗(16),所述输送壳体(14)右下侧通过支撑柱(18)与地面相连接;

所述输送螺杆(15)活动连接在分料壳体(10)内部,所述输送螺杆(15)右端轴端与电机一(17)左侧输出轴端固定连接;

所述电机一(17)固定连接在输送壳体(14)右侧端部;

所述电机二(22)固定连接在壳体(1)下侧中央内部,所述电机二(22)上侧轴端上固定连接有连接轴(21);

所述连接轴(21)上侧端部固定连接有连接盘(20);

所述连接盘(20)活动连接在造粒筒体(6)底面中央,所述连接盘(20)侧面四周均匀固定连接有数个底刮条体(19);

所述连接环体(4)活动连接在造粒筒体(6)底部外侧,所述连接环体(4)内侧均与底刮条体(19)外侧端部固定连接,所述连接环体(4)上侧均匀固定连接有数个侧刮条体(5);

所述侧刮条体(5)顶部分别固定连接在活动环体(9)底部对应的位置,所述侧刮条体(5)内侧与造粒筒体(6)外侧面相连;

所述底刮条体(19)上侧与造粒筒体(6)底面相连接。

2.根据权利要求1所述的一种生物有机肥造粒系统,其特征在于:所述内腔(2)底面呈左低右高的斜面。

3.根据权利要求1所述的一种生物有机肥造粒系统,其特征在于:所述造粒孔(7)为外小内大的锥孔。

4.根据权利要求1所述的一种生物有机肥造粒系统,其特征在于:所述分料壳体(10)外侧面与造粒筒体(6)内侧面之间设有连接空隙。

5.根据权利要求1所述的一种生物有机肥造粒系统,其特征在于:所述分料腔(12)呈倒T形状。

6.根据权利要求1所述的一种生物有机肥造粒系统,其特征在于:所述电机一(17)和电机一(17)均伺服电机或变频电机。
