专利号: 2019204908907
申请人: 李楠楠
专利类型:实用新型
专利状态:已下证
专利领域: 服装
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

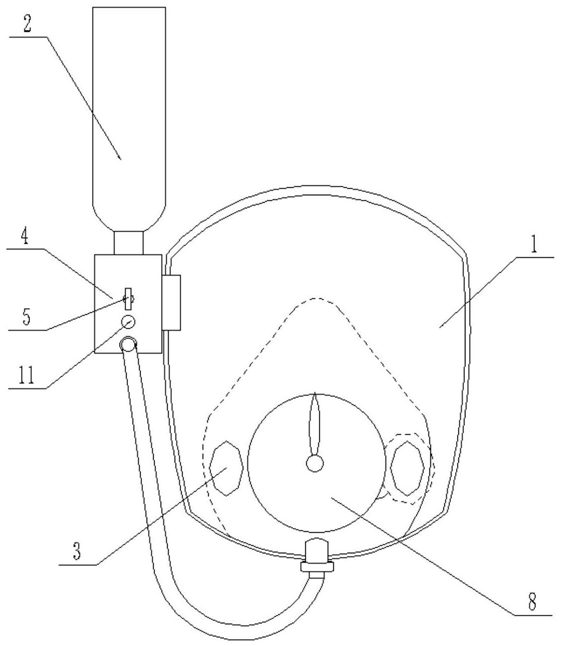

1.一种隔绝式呼吸面具,包括面罩(1)以及安装在所述面罩(1)上的吸气活门和出气活门(3),其特征在于:所述面罩(1)上设置有阀体气道开闭组件(4),所述阀体气道开闭组件(4)的进气口连接有气瓶(2);

所述阀体气道开闭组件(4)包括第一阀体(41),所述第一阀体(41)的进气口与所述气瓶(2)连通,所述第一阀体(41)的出气口与所述面罩(1)的吸气活门管道连通,所述第一阀体(41)中设有气道阻断球(42),所述第一阀体(41)上活动穿设有旋转开关,所述旋转开关用于推动气道阻断球(42)以打开或关闭气道。

2.根据权利要求1所述的隔绝式呼吸面具,其特征在于:所述第一阀体(41)包括内阀体(41a)和外阀体(41b),所述内阀体(41a)和外阀体(41b)同轴线设置,所述内阀体(41a)的内外端分别与所述气瓶(2)和所述外阀体(41b)螺纹连接,所述外阀体(41b)与所述面罩(1)固定连接。

3.根据权利要求2所述的隔绝式呼吸面具,其特征在于:所述气道阻断球(42)设置在所述内阀体(41a)中,所述气道阻断球(42)与所述外阀体(41b)的阀口抵接,所述气道阻断球(42)与所述内阀体(41a)的外端通过复位弹簧固定连接,所述内阀体(41a)上开设有所述进气口,所述进气口靠近所述内阀体(41a)的外端设置。

4.根据权利要求2所述的隔绝式呼吸面具,其特征在于:所述旋转开关包括水平转轴(51)和竖直推杆(52),所述水平转轴(51) 活动穿设在所述外阀体(41b)上,所述水平转轴(51)与所述外阀体(41b)转动密封连接,所述竖直推杆(52)位于所述外阀体(41b)的管道中,所述外阀体(41b)的内管壁上设有多个推杆固定座(53),所述竖直推杆(52)设置在所述气道阻断球(42)和所述水平转轴(51)之间,所述水平转轴(51)上连接有凸块(54),所述凸块(54)随所述水平转轴(51)转动来推动所述竖直推杆(52)直线运动。

5.根据权利要求2所述的隔绝式呼吸面具,其特征在于:所述外阀体(41b)上安装有充气阀(9)、安全阀(10)和气压表(11),所述充气阀(9)、安全阀(10)、气压表(11)和所述出气口均靠近所述外阀体(41b)的外端设置。

6.根据权利要求1-4任一项所述的隔绝式呼吸面具,其特征在于:所述吸气活门包括转接头(6)、活门减压阀(7)和吸气膜片,所述转接头(6)安装在面罩内,所述转接头(6)的进气端穿出所述面罩并与所述吸气活门管道连通,所述转接头(6)的出气端与所述活门减压阀(7)相连,所述面罩(1)上开设有膜片安装孔,所述吸气膜片安装在该膜片安装孔内,吸气时,吸气膜片向面罩(1)的内侧弹性挤压以打开所述活门减压阀(7)的开关。

7.根据权利要求6所述的隔绝式呼吸面具,其特征在于:所述活门减压阀(7)包括第二阀体(71),所述第二阀体(71)的后端与所述转接头(6)连接,所述第二阀体(71)中正对设有两个封闭座(72),两个所述封闭座(72)分别靠近所述第二阀体(71)的进气端和出气端设置,所述封闭座(72)上开设有通气孔(78),各所述通气孔(78) 中活动穿设有活动杆(73),两个所述活动杆(73)之间连接有同一内挡接板(74),所述内挡接板(74)与位于所述第二阀体(71)进气端的封闭座(72)之间设有弹性件(75),位于所述第二阀体(71)进气端的所述活动杆(73)的伸出端连接有外挡接板(76),所述第二阀体(71)的出气端铰接有翻转板(77),所述翻转板(77)的内侧与位于所述第二阀体(71)出气端的所述活动杆(73)相抵,翻转板(77)的自由端的外侧与所述吸气膜片相抵。

8.根据权利要求7所述的隔绝式呼吸面具,其特征在于:所述面罩(1)上安装有指针气压表(8),所述指针气压表(8)设置在所述面罩(1)的正前方。

9.根据权利要求8所述的隔绝式呼吸面具,其特征在于:所述转接头(6)为三通管,该三通管的三个管口分别与所述吸气活门管道、指针气压表(8)和所述第二阀体(71)的进气端连通。

10.根据权利要求9所述的隔绝式呼吸面具,其特征在于:所述出气活门(3)包括出气阀体(31)和出气膜片(32),所述面罩(1)上开设有阀体安装孔,所述阀体安装孔与所述膜片安装孔正对设置在所述面罩(1)的两侧,所述出气阀体(31)与所述阀体安装孔螺纹连接,所述出气阀体(31)的外阀口设有膜片安装座(33),该膜片安装座(33)上开设有膜片固定孔,所述膜片固定孔中穿设有膜片安装柱(35),所述出气膜片(32)覆盖在所述膜片安装座(33)上,所述出气膜片(32)的内表面与该膜片安装柱(35)固定连接,围绕该膜片固定孔(34)设有多个出气孔(36)。
