专利号: 2019204292187
申请人: 福建省霞浦海润农业科技发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

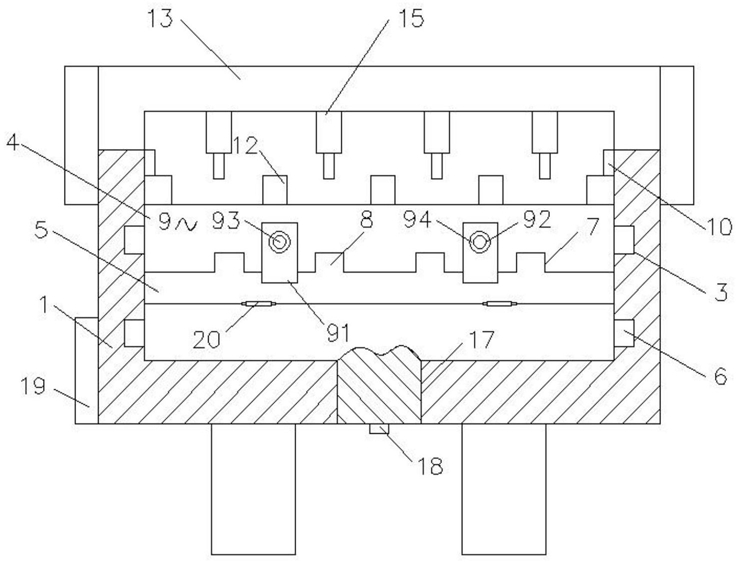

1.一种夹心海苔智能无线切割机,包括工作支撑台(1),其特征在于:所述工作支撑台(1)的顶部开设有矩形活动槽(2),所述矩形活动槽(2)的左右两侧壁对称开设有两组滑槽(3),所述矩形活动槽(2)的左右两侧壁分别滑动连接有切割工作台(4)和废料收集箱(5),所述切割工作台(4)和废料收集箱(5)的左右两侧壁均设置有与两组滑槽(3)滑动配合的滑块(6),所述切割工作台(4)的底部前侧壁均匀开设有凹槽(7),所述废料收集箱(5)的顶部设置有与凹槽(7)相配合安装的凸台(8);所述切割工作台(4)和废料收集箱(5)的前侧壁设置有连接装置(9),所述工作支撑台(1)的底部开设有运行槽(17),所述运行槽(17)与废料收集箱(5)的底部滑动连接;

所述切割工作台(4)的顶部左右两侧壁对称设置有限位凸台(10),所述切割工作台(4)顶部开设有落料槽(11),所述落料槽(11)的内侧壁之间均匀设置有支撑块(12),所述工作支撑台(1)的外侧壁和顶部均设置有支撑安装板(13),左侧所述支撑安装板(13)的顶部开设有矩形滑槽(14),所述矩形滑槽(14)的内腔滑动设置有纵向切割机(15),右侧所述支撑安装板(13)的底部设置有横向切割机(16)。

2.根据权利要求1所述的一种夹心海苔智能无线切割机,其特征在于:所述连接装置(9)包括废料收集箱(5)的前侧壁左右两侧对称设置的连接板(91),所述连接板(91)的前侧壁开设有连接孔(92),所述切割工作台(4)的前侧壁左右两侧对应设置有与连接孔(92)配合安装的连接杆(93),所述连接杆(93)的外侧壁螺接有连接环(94),所述连接环(94)与连接板(91)的前侧壁相抵接。

3.根据权利要求1所述的一种夹心海苔智能无线切割机,其特征在于:所述废料收集箱(5)的底部和左侧支撑安装板(13)的顶部均设置有控制器(18),所述工作支撑台(1)的左侧壁设置有与控制器(18)电性连接的控制装置(19)。

4.根据权利要求1所述的一种夹心海苔智能无线切割机,其特征在于:所述废料收集箱(5)的外侧壁中间设置有合页(20)。

5.根据权利要求1所述的一种夹心海苔智能无线切割机,其特征在于:所述落料槽(11)的内腔侧壁之间设置有网格层(21)。

6.根据权利要求1所述的一种夹心海苔智能无线切割机,其特征在于:所述支撑块(12)的顶部和切割工作台(4)的顶部上下两侧均匀设置有切割缺口(22)。
