专利号: 2019203527289
申请人: 肇庆智达自动化设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-02-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

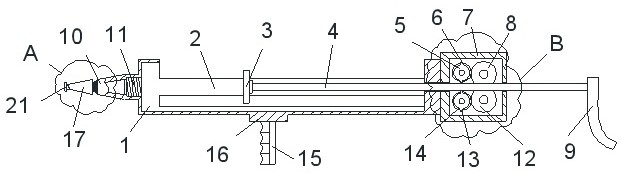

1.一种玻璃胶枪,包括枪壳(1),其特征在于,所述枪壳(1)下端设置有把手座(16),把手座(16)下端设置有把手(15),所述枪壳(1)左端中部设置有固定座(11),固定座(11)左端设置有出胶头(10),出胶头(10)左侧设置有调节套(17),所述枪壳(1)中部前后对称设置有挡板(2),所述枪壳(1)右侧壁设置有通孔,通孔内壁滑动连接有推杆(4),推杆(4)左端转动连接有推板(3),推杆(4)右端设置有托架(9),所述枪壳(1)右端设置有推送箱(7),所述推送箱(7)左右侧壁均设置有对应推杆(4)的通孔,推杆(4)经由通孔贯穿推送箱(7),推送箱(7)前后侧壁通过轴承连接有上下对称的主转轴(22)和换向轮转轴(24),主转轴(22)后端设置有摇把(18),主转轴(22)中部固定连接有主动轮(8),换向轮转轴(24)中部固定连接有对应主动轮(8)的换向轮(12),主动轮(8)啮合连接换向轮(12),所述推送箱(7)前后侧壁通过轴承连接有上下对称的副转轴(23),所述副转轴(23)上分别套设有上从动轮(6)和下从动轮(14),上从动轮(6)啮合连接主动轮(8),下从动轮(14)啮合连接换向轮(12),两个所述副转轴(23)上对称连接有对应推杆(4)的推送轮(5),推送轮(5)的圆弧形侧壁对称设置有凸柱(13)。

2.根据权利要求1所述的玻璃胶枪,其特征在于,所述出胶头(10)中部阶梯处设置有密封圈(25),所述出胶头(10)左端设置有调节片(19),调节片(19)与出胶头(10)的连接处设置有限位凸缘(20),所述出胶头(10)位于密封圈(25)与限位凸缘(20)之间的侧壁设置有螺纹,所述出胶头(10)通过螺纹连接调节套(17),所述调节套(17)内壁设置有对应限位凸缘(20)的凹槽,限位凸缘(20)顶端滑动连接凹槽内壁,所述调节套(17)与调节片(19)接触面相配合。

3.根据权利要求1所述的玻璃胶枪,其特征在于,所述调节套(17)左端设置有出胶口,出胶口处配合设置有密封盖(21)。

4.根据权利要求1所述的玻璃胶枪,其特征在于,所述摇把(18)外部套设有转动管。

5.根据权利要求1所述的玻璃胶枪,其特征在于,所述托架(9)和把手(15)处设置有防滑套。
