专利号: 2019202962235
申请人: 青岛日进电子配件有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

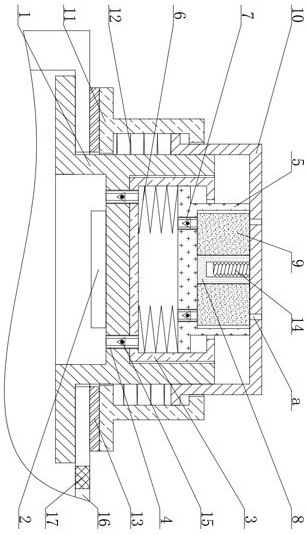

1.一种空调遥控器用硅胶按键,包括按键(1),其特征在于:所述按键(1)底端设有触发块(2),且触发块(2)与按键(1)固定连接,所述按键(1)外侧底端滑动连接有遥控器(16),所述遥控器(16)外侧设有过滤网(17),且遥控器(16)与过滤网(17)固定连接,所述按键(1)内侧顶端设有活塞盒(3),且活塞盒(3)与按键(1)固定连接,所述活塞盒(3)底端面连通有进气管(4),且进气管(4)的另一端与按键(1)连通,所述活塞盒(3)内侧滑动连接有存放盒(5),且存放盒(5)贯穿活塞盒(3),所述活塞盒(3)底端面内侧固定连接有第一弹簧(6),且第一弹簧(6)的另一端与存放盒(5)固定连接,所述存放盒(5)底端面连通有出气管(7),所述存放盒(5)底端面内侧中心位置固定连接有支撑块(8),所述支撑块(8)外侧设有消毒层(9),且消毒层(9)与存放盒(5)和支撑块(8)滑动连接,所述存放盒(5)顶端面转动连接有按压套(10),且消毒层(9)和支撑块(8)均与按压套(10)转动连接,所述按压套(10)与按键(1)转动连接,所述按压套(10)顶端面开设有气孔(a),所述按压套(10)外侧滑动连接有支撑套(11),且支撑套(11)与按键(1)转动连接。

2.根据权利要求1所述的一种空调遥控器用硅胶按键,其特征在于:所述支撑套(11)底端面固定连接有垫片(13),且垫片(13)是由硅胶材质的板材制成的,且垫片(13)完全覆盖在支撑套(11)底端面,且垫片(13)与遥控器(16)转动连接。

3.根据权利要求1所述的一种空调遥控器用硅胶按键,其特征在于:所述按压套(10)顶端面内侧中心位置固定连接有螺纹轴(14),且螺纹轴(14)与支撑块(8)螺旋连接。

4.根据权利要求1所述的一种空调遥控器用硅胶按键,其特征在于:所述进气管(4)内侧和出气管(7)内侧均设有单向阀(15),且进气管(4)内侧和出气管(7)均与单向阀(15)固定连接。

5.根据权利要求1所述的一种空调遥控器用硅胶按键,其特征在于:所述按键(1)外侧设有第二弹簧(12),且第二弹簧(12)的一端与支撑套(11)固定连接,所述第二弹簧(12)的另一端与按压套(10)固定连接。
