专利号: 2019202574846
申请人: 宁波职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

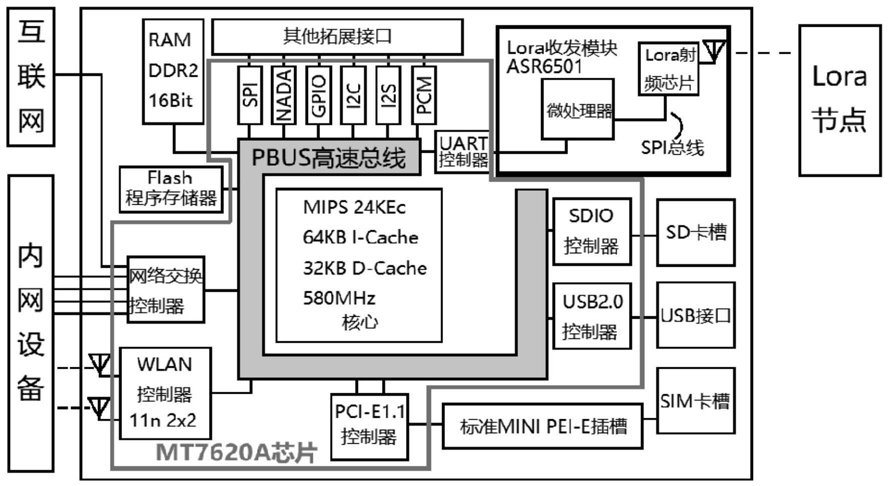

1.一种基于LoRa通信的物联网路由器,包括LoRa通信模块以及路由器主控模块,其特征在于,所述LoRa通信模块包括微处理器以及LoRa收发器,所述路由器主控模块包括主控芯片,所述主控芯片的通讯接口与所述微处理器的通讯接口之间连接有收发传输器,并通过所述收发传输器进行数据交换,所述微处理器将所述LoRa收发器采集的节点数据传输至主控芯片,所述主控芯片将所述节点数据通过有线网络和/或蜂窝网络发送至远程服务器或终端设备。

2.根据权利要求1所述的一种基于LoRa通信的物联网路由器,其特征在于,所述主控芯片采用的型号为MT7620A。

3.根据权利要求1所述的一种基于LoRa通信的物联网路由器,其特征在于,所述LoRa通信模块采用的芯片型号为ASR6501。

4.根据权利要求1所述的一种基于LoRa通信的物联网路由器,其特征在于,所述收发传输器为异步收发UART控制器。

5.根据权利要求1所述的一种基于LoRa通信的物联网路由器,其特征在于,所述微处理器的通讯接口连接有程序烧录接口。

6.根据权利要求1所述的一种基于LoRa通信的物联网路由器,其特征在于,所述路由器主控芯片的电源接口与所述微处理器的电源接口之间串联有肖特基二极管。

7.根据权利要求1所述的一种基于LoRa通信的物联网路由器,其特征在于,所述LoRa通信模块内还设置有第一滤波电容以及第二滤波电容。

8.根据权利要求1所述的一种基于LoRa通信的物联网路由器,其特征在于,所述LoRa通信模块采用标准LoRawan网关协议。

9.根据权利要求1所述的一种基于LoRa通信的物联网路由器,其特征在于,所述路由器主控模块还包括程序存储器、数据缓存器,所述程序存储器以及所述数据缓存器分别与所述主控芯片相连接。
