专利号: 2019202400365
申请人: 安徽巨创化纤科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

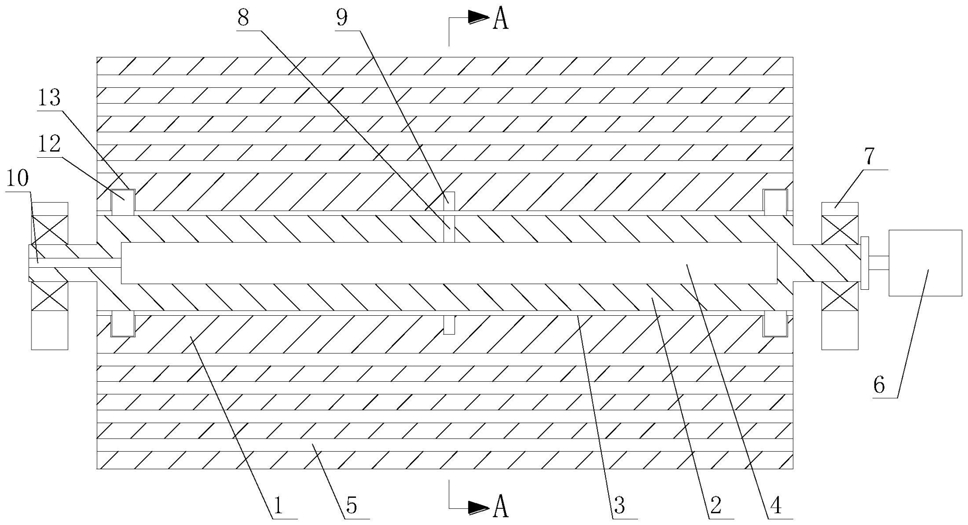

1.一种高分子材料的漂白装置,其特征在于:包括柱体(1)、主轴(2)和电机(6),所述柱体(1)的中轴线位置设有主轴孔(3),所述主轴(2)与主轴孔(3)转动连接,主轴(2)的两端与轴承座(7)转动连接,主轴(2)的内部设有内腔(4),所述电机(6)的一端通过联轴器与主轴(2)的一端连接,用于带动主轴(2)转动,所述主轴(2)的另一端中轴线位置设有连通孔(10),所述连通孔(10)的一端与内腔(4)连通,连通孔(10)的另一端在漂白时与液压泵的出口转动连接,所述内腔(4)通过导液通道(8)与外部连通,所述柱体(1)在主轴孔(3)的四周均匀设有若干漂白通道组,所述柱体(1)内部设有与漂白通道组一一对应的进液孔(9),所述进液孔(9)与相对应的漂白通道组相连通,所述主轴(2)在转动时,导液通道(8)依次与进液孔(9)对齐,使内腔(4)中的漂白液进入相对应的漂白通道组中。

2.根据权利要求1所述的一种高分子材料的漂白装置,其特征在于:所述漂白通道组包括若干通道(5),每个所述通道(5)通过导液孔(11)与相对应的进液孔(9)相连通,使漂白液经过进液孔(9)后由导液孔(11)进入通道(5)中。

3.根据权利要求2所述的一种高分子材料的漂白装置,其特征在于:所述通道(5)的两端均设有限位块(15),所述限位块(15)之间的通道(5)内设有若干挤压球(14),所述挤压球(14)的直径大于限位块(15)与通道(5)之间形成的最大间隙,每个所述的挤压球(14)的密度不相同,使挤压球(14)在漂白液进入通道(5)后,由于密度的不同,在浮力作用下,使其在通道(5)的位置不同,在挤压球(14)运动过程中,对经过通道(5)的材料进行挤压或碰撞。

4.根据权利要求3所述的一种高分子材料的漂白装置,其特征在于:所述限位块(15)通过螺栓固定在通道(5)端部的内部侧壁。

5.根据权利要求3所述的一种高分子材料的漂白装置,其特征在于:还包括转轴(21)和螺纹杆(17),所述通道(5)两端的侧壁设有侧边槽(16),所述限位块(15)的端部为半圆球形,且半圆球形的球心位置设有转轴孔(20),所述转轴(21)与转轴孔(20)转动连接,转轴(21)的两端分别与侧边槽(16)的侧壁固定连接,所述限位块(15)远离挤压球(14)的端面设有T形槽(18),所述螺纹杆(17)穿过柱体(1)的端面并延伸至侧边槽(16)的内部,所述螺纹杆(17)与柱体(1)螺纹连接,螺纹杆(17)位于侧边槽(16)内部的端部设有转动孔(32),所述转动孔(32)与铰接块(31)的一端转动连接,所述铰接块(31)的另一端与T形块(19)铰接,所述T形块(19)与T形槽(18)滑动连接,所述挤压球(14)需要更换时,转动螺纹杆(17),使限位块(15)的一部分收缩到侧边槽(16)。

6.根据权利要求2所述的一种高分子材料的漂白装置,其特征在于:所述导液通道(8)的内部设有固定块(22)和滑块(33),所述固定块(22)与导液通道(8)固定连接,所述滑块(33)与导液通道(8)滑动连接,其位于固定块(22)朝向主轴孔(3)的侧面,所述滑块(33)的中轴线位置设有进孔(26),滑块(33)朝向固定块(22)的端面与固定杆(25)固定连接,且该端面与弹簧(24)的一端固定连接,所述弹簧(24)的另一端与固定块(22)固定连接,所述固定块(22)设有与固定杆(25)相对应的通孔(23),所述进液孔(9)的内部设有定位块(27)。

7.根据权利要求2所述的一种高分子材料的漂白装置,其特征在于:所述柱体(1)的两端分别设有收集板(29),所述收集板(29)的底端设有废液孔(30),用于将废液排出。

8.根据权利要求2所述的一种高分子材料的漂白装置,其特征在于:所述导液通道(8)位于内腔(4)侧壁的中间位置,所述进液孔(9)位于主轴孔(3)侧壁的中间位置。

9.根据权利要求2所述的一种高分子材料的漂白装置,其特征在于:所述主轴孔(3)两侧靠近边缘位置分别设有稳定槽(13),所述主轴(2)的两端设有与稳定槽(13)转动连接的稳定块(12)。
