专利号: 2019202377104
申请人: 安徽省阜阳市盛大机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-06-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

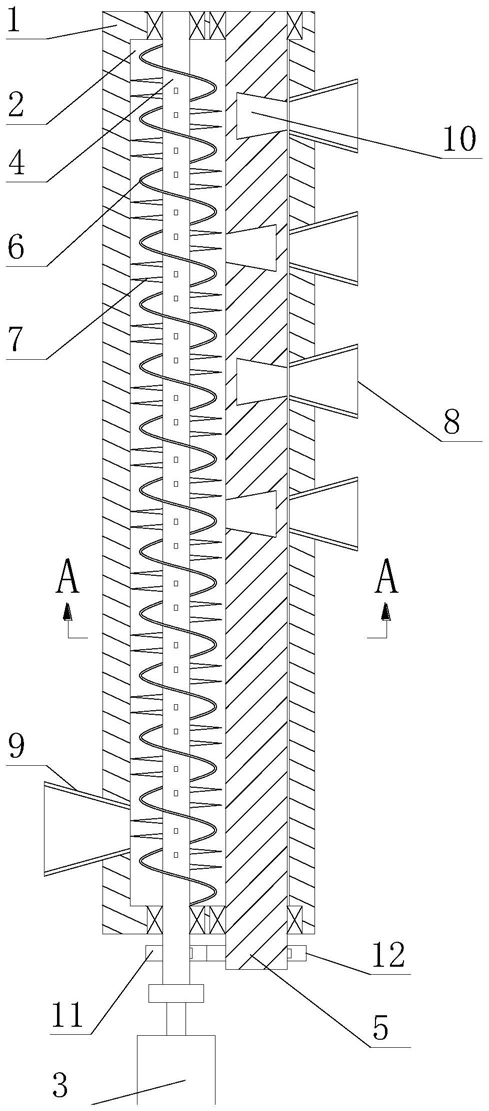

1.一种环保型搅拌机,其特征在于:包括混合筒(1)、第一电机(3)和转轴(5),所述混合筒(1)的内部设有内腔(2),所述混合筒(1)设有出料口(9)和沿其轴向分布的多个进料口(8),所述第一电机(3)的输出轴通过联轴器与主轴(4)的一端连接,所述主轴(4)可转动的设置在内腔(2)的中轴线位置,其表面固定连接有传送搅拌部,所述传送搅拌部在混凝土原料通过进料口(8)进入内腔(2)后,将混凝土原料传送到出料口(9),并在传送过程中将混凝土原料混合,所述内腔(2)的内壁设有转动槽(13),所述内腔(2)通过转动槽(13)与进料口(8)连通,所述转轴(5)转动设置于转动槽(13),转轴(5)的内部设有与进料口(8)一一对应的储料槽(10),相邻所述储料槽(10)的开口方向相反,所述进料口(8)中的混凝土原料在转动时,通过所述开口进入储料槽(10),所述主轴(4)与主齿轮(11)键连接,所述转轴(5)与副齿轮(12)键连接,所述主齿轮(11)与副齿轮(12)啮合。

2.根据权利要求1所述的一种环保型搅拌机,其特征在于:所述传送搅拌部包括螺旋叶片(6)和搅拌杆(7),所述螺旋叶片(6)固定设置在主轴(4)的表面,用于将混凝土传送至出料口(9),所述搅拌杆(7)均匀分布在主轴(4)的表面,用于在传送过程中将不同的混凝土原料混合均匀,所述螺旋叶片(6)与搅拌杆(7)之间设有间隙。

3.根据权利要求2所述的一种环保型搅拌机,其特征在于:还包括转动杆(16),所述转动杆(16)转动设置于转轴(5)的内部,其一端延伸至转轴(5)的外部,且该端与转动齿轮(15)键连接,所述主轴(4)延伸至混合筒(1)外部的部分与联动齿轮(14)键连接,所述联动齿轮(14)与转动齿轮(15)啮合,所述转轴(5)贯穿储料槽(10),且位于储料槽(10)的部分设有若干搅动叶片(17)。

4.根据权利要求2所述的一种环保型搅拌机,其特征在于:还包括蜗杆(18)、第二电机(20)和搅拌轴(37),所述主轴(4)的另一端与电机固定架固定连接,所述第二电机(20)与电机固定架固定连接,所述主轴(4)的内部设有蜗杆腔(19),所述蜗杆(18)转动设置于蜗杆腔(19)的中轴线位置,所述第二电机(20)的输出轴通过联轴器与蜗杆(18)的一端连接,所述主轴(4)的表面设有与蜗杆腔(19)连通的若干拨动腔(32),所述搅拌杆(7)与拨动腔(32)一一对应,其底部端面为圆弧形,所述圆弧形表面设有与蜗杆(18)啮合的齿轮,所述圆弧形的圆心位置设有轴孔,所述搅拌轴(37)与轴孔转动连接,搅拌轴(37)的两端与拨动腔(32)相对的两个内壁固定连接,在第二电机(20)启动时,带动搅拌杆(7)在拨动腔(32)内摆动。

5.根据权利要求2所述的一种环保型搅拌机,其特征在于:还包括隔板(21)、滑杆(24)、锁紧杆(28)和拉杆(29),所述隔板(21)贯穿进料口(8),且其与进料口(8)滑动连接,所述隔板(21)设有落料口(23),在落料口(23)移动到进料口(8)的内部时,进料口(8)内部的混凝土原料通过落料口(23)进入储料槽(10)中,在落料口移出进料口(8)内部时,使混凝土原料与储料槽(10)之间隔绝,所述隔板(21)的一端与固定板(25)固定连接,所述进料口(8)一侧的混合筒(1)表面设有滑动槽(22),所述滑杆(24)的两端与滑动槽(22)的侧壁固定连接,所述固定板(25)的底部与滑杆(24)滑动连接,所述滑杆(24)套有第一弹簧(26),所述第一弹簧(26)的一端与固定板(25)固定连接,第一弹簧(26)的另一端与滑动槽(22)的侧壁固定连接,所述固定板(25)的内部设有空腔(30),所述锁紧杆(28)与空腔(30)滑动连接,所述锁紧杆(28)与设置在滑杆(24)表面的锁紧槽(27)活动连接,用于在落料口(23)移动到进料口(8)的内部时,将隔板(21)固定,所述锁紧杆(28)的底部与第二弹簧(31)的一端固定连接,所述第二弹簧(31)的另一端与空腔(30)的侧壁固定连接,所述拉杆(29)的一端与锁紧杆(28)的底部固定连接,拉杆(29)的另一端延伸至固定板(25)的外部。

6.根据权利要求1所述的一种环保型搅拌机,其特征在于:所述储料槽(10)为圆台或棱台,储料槽(10)的底部面积大于其开口处的面积。

7.根据权利要求4所述的一种环保型搅拌机,其特征在于:所述拨动腔(32)的另两个相对的侧壁设有限位开关(36),且该两个侧壁在靠近主轴(4)表面的位置设有内槽(33),所述第二电机(20)与限位开关(36)电连接,任何一个所述搅拌杆(7)在触碰到相对应的限位开关(36)后,第二电机(20)反向转动,所述内槽(33)的底部与第三弹簧(34)的一端固定连接,所述第三弹簧(34)的另一端与遮板(35)的一端固定连接,所述遮板(35)与内槽(33)滑动连接,所述遮板(35)的另一端在第三弹簧(34)的弹力作用下始终与搅拌杆(7)的表面接触连接,用于隔绝混凝土。

8.根据权利要求7所述的一种环保型搅拌机,其特征在于:所述遮板(35)与搅拌杆(7)接触的端面为圆弧形端面。

9.根据权利要求5所述的一种环保型搅拌机,其特征在于:所述锁紧槽(27)在滑杆(24)表面设置有若干个,用于调节落料口(23)在进料口(8)内部的大小。

10.根据权利要求1所述的一种环保型搅拌机,其特征在于:所述第一电机(3)采用伺服电机。
