1.一种DIY墙体彩绘辅助测量装置，包括横量尺（1）、竖量尺（2）、导轨（3）、滚轮（4）、限位挡板（5）、螺钉（6）、粘合支脚（7）、粘合层（8）、卡块（9）、滑槽（10），其特征在于，所述横量尺（1）的一端内侧面固定连接有卡块（9），所述横量尺（1）的两端面均固定连接有限位挡板（5），所述限位挡板（5）插接有螺钉（6），所述螺钉（6）贯穿限位挡板（5）并与横量尺（1 ）插接，所述横量尺（1）的一侧面固定连接有粘合支脚（7），所述粘合支脚（7）的另一端粘合有粘合层（8），所述横量尺（1）的内部固定连接有导轨（3），所述导轨（3）的上方滚动连接有滚轮（4），所述滚轮（4）的另一端固定连接有竖量尺（2），所述竖量尺（2）上下两端的两外侧面均开设有滑槽（10）。

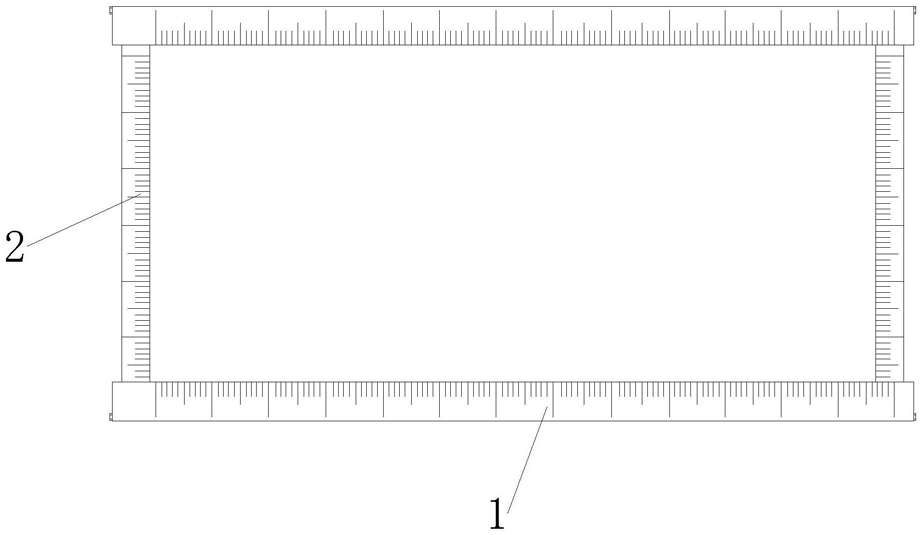

2.根据权利要求1所述的一种DIY墙体彩绘辅助测量装置，其特征在于：所述横量尺

（1）、竖量尺（2）的数量均为两个，且相互连接后形成一个矩形。

3.根据权利要求1所述的一种DIY墙体彩绘辅助测量装置，其特征在于：所述粘合层（8）为可移不干胶材料。

4.根据权利要求1所述的一种DIY墙体彩绘辅助测量装置，其特征在于：所述卡块（9）与滑槽（10）配套设置。

5.根据权利要求1所述的一种DIY墙体彩绘辅助测量装置，其特征在于：所述横量尺

（1）、竖量尺（2）的表面均刻有量程。

6.根据权利要求1所述的一种DIY墙体彩绘辅助测量装置，其特征在于：所述滚轮（4）数量为四个，且每两个为一组分别固定连接在竖量尺（2）的上下两端。
