专利号: 2019114243660
申请人: 青岛开疆拓土农业装备科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-06-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

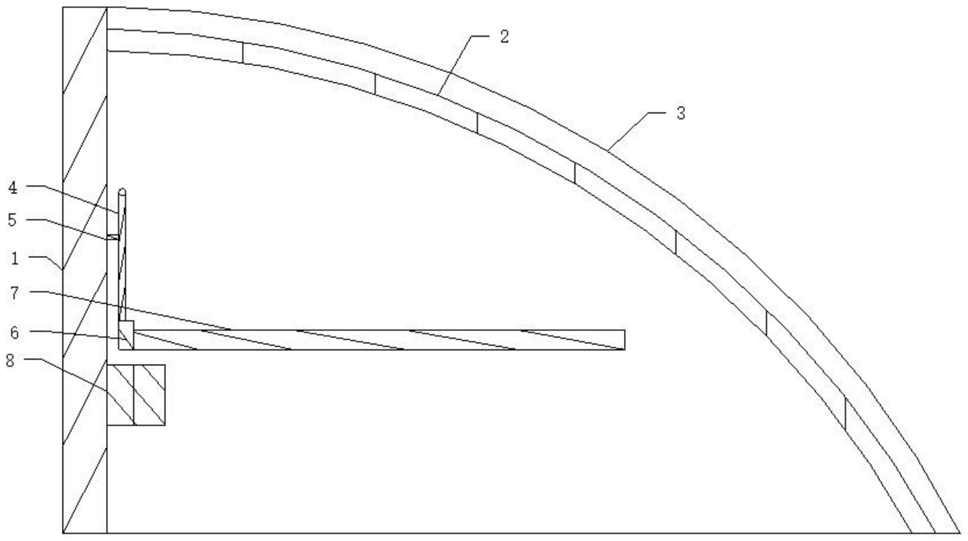

1.一种农业大棚果蔬种植自动输送架,包括有一个支撑墙板,所述支撑墙板上设置有并排设置的支撑架,所述支撑架上铺设有保温膜,其特征在于:所述支撑墙板上设置有一个第一滑道,所述第一滑道呈波纹型设置,所述第一滑道上设置有滑动的第一滑动机体,所述第一滑动机体上设置一个转动的第二转轴和第三转轴,所述第二转轴与所述第三转轴上分别设置有一个夹紧轮,两个所述夹紧轮夹紧在所述第一滑道上,所述第一滑动机体内还设置有一个第一电机驱动的第五转轴,所述第一滑动机体内还设置有一个与所述第五转轴相对应的第六转轴,所述第六转轴带动所述第二转轴转动,所述第一滑动机体上连接有一个第一输送体,所述第一输送体的一侧设置有一个滑动的控制杆,所述控制杆控制所述第五转轴和第六转轴的连接和分离;

所述第一输送体上设置有一个第一输送槽,所述第一输送槽内设置有一个转动的第一输送皮带,所述第一输送皮带上设置有并排设置的输送隔板,所述第一滑动机体上设置有一个转动的第十二转轴,所述第十二转轴带动所述第一输送皮带转动,所述支撑墙板上设置有一个与所述第一滑道相对应的第二输送体,所述第二输送体上设置有一个第二输送槽,所述第一输送体上设置有一个与所述第一输送槽相对应连通的第一排料口,所述第一排料口语所述第二输送槽相对应,所述第二输送槽内设置有并排转动的第九转轴,所述第九转轴上分别设置有一个第二辊轴,并排设置的第二辊轴上设置有一个转动的第二输送皮带,所述第二输送体的一侧设置有一个转动的第十转轴,所述第十转轴分别带动所述第九转轴转动,所述第二输送体上分别设置有一个与所述第九转轴相对应的第十一转轴,所述第九转轴分别带动所述第十一转轴转动,所述第十一转轴分别设置在呈波纹型设置第一滑道的底部中心位置,所述第十一转轴上分别设置有一个第一接头,所述第十二转轴上分别设置有一个第二接头,所述第一接头与所述第二接头相对应连接,所述第二输送体的端部设置有一个与所述第二输送槽相对应连通的第二排料口;

所述第一滑动机体的两端分别设置有一个支撑滑动机体,所述支撑滑动机体与所述第一滑动机体的两端分别设置有一个连接块,两个所述连接块之间分别通过第一第一转轴相对应连接,所述第一滑动机体与所述支撑滑动机体上分别设置有一个与所述第一滑道相对应的第一凹槽,所述支撑滑动机体上分别设置有两个与所述第一滑道相对应的第四转轴,两个所述第四转轴上分别设置有一个转动的夹紧轮;

所述支撑墙板上设置有支撑所述第一滑道的支撑架,所述第二转轴与所述第三转轴上分别设置有一个相对应啮合连接的第一齿轮,所述第二转轴与所述第六转轴上分别设置有一个相对应啮合连接的第二齿轮,所述夹紧轮上分别设置有一个与所述第一滑道相对应的啮合凹槽。

2.根据权利要求1所述一种农业大棚果蔬种植自动输送架,其特征在于:所述第一滑动机体内设置有一个支撑所述第六转轴转动的第二转槽,所述第六转轴上设置有一个第二滑孔,所述第二滑孔内设置有一个滑动的第二滑块,所述第二滑块与所述第二滑孔分别呈方形设置,所述第二滑块上设置有一个与所述第五转轴相对应的第二凹槽,所述第五转轴与所述第二凹槽分别呈方形设置,所述第二滑块的一端设置有一个第一转槽,所述控制杆的一端设置有一个在所述第一转槽内转动的转动头,所述第一转槽与所述转动头分别呈圆形设置,所述第一输送体上设置有一个支撑所述控制杆滑动第一滑孔,所述第一输送体的端部设置有一个与所述第一滑孔相对应连通的第一滑槽,控制杆上设置有一个在所述第一滑槽内滑动的第一滑块,所述第一滑槽与所述第一滑块分别呈方形设置,所述第一滑槽内还设置有一个顶压盘,所述顶压盘上设置有一个弹压所述第一滑块的第一弹簧,所述控制杆上设置有一个拉环。
