1.一种橙光热激活延迟荧光材料，其特征在于，所述橙光热激活延迟荧光材料的结构式如下：

2.基于权利要求1所述的一种橙光热激活延迟荧光材料的合成方法，其特征在于，所述方法如下：(1)将5,6‑二(4‑溴苯基)吡嗪‑二甲腈加入N，N‑二甲基甲酰胺中搅拌溶解后，分别加入碘化亚铜，1,10‑菲啰啉，碳酸钾，3‑甲氧基咔唑，其摩尔量与5,6‑二(4‑溴苯基)吡嗪‑二甲腈的比值分别为0.1、0.1、2、2.2，反应在氮气保护下进行，温度为140℃，反应时间为24小时，反应结束后，粗产品通过柱层析法提纯得到产品A：5,6‑二(4‑(3‑甲氧基‑9氢‑咔唑基‑

9‑基)苯基)吡嗪‑2,3‑二甲腈；

(2)取步骤(1)中得到的产品A加入氯仿中搅拌溶解后，滴加三溴化硼溶液，其与产品A的摩尔比为2：1，反应温度为0℃，反应时间为3小时，反应结束用甲醇溶液淬灭，旋干有机溶剂得到产品B：5,6‑二(4‑(3‑羟基‑9氢‑咔唑基‑9‑基)苯基)吡嗪‑2,3‑二甲腈；

(3)取步骤(2)中得到的产品B加入干燥的N，N‑二甲基甲酰胺中搅拌溶解后，加入与产品B的摩尔比为3：1的氢化钠反应20分钟后，加入与产品B的摩尔比为4：1的4‑氯‑甲基苯乙烯，反应温度为60℃，反应时间为24小时；反应结束后，通过柱层析法提纯得到所述橙光热激活延迟荧光材料；

所述方法的反应式为：

3.根据权利要求2所述的一种橙光热激活延迟荧光材料的合成方法，其特征在于，所述步骤(1)和步骤(3)中柱层析法的洗脱剂为石油醚和二氯甲烷混合溶液。

4.基于权利要求1所述的一种橙光热激活延迟荧光材料的应用，其特征在于，所述橙光热激活延迟荧光材料用于制备湿法白光有机电致发光二极管。

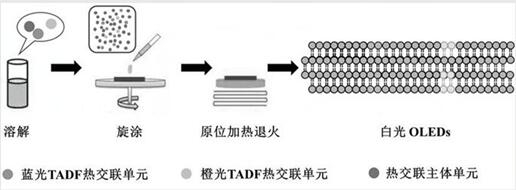

5.根据权利要求4所述的一种橙光热激活延迟荧光材料的应用，其特征在于，所述应用包括步骤如下:(1)清洗阳极电极，分别用蒸馏水、丙酮、异丙醇清洗；无尘的条件下烘干；

(2)空穴传输层的旋涂：在ITO的表面以3000rpm的转速旋涂一层阳极缓冲层PEDOT：PSS(聚(3,4‑乙烯基二氧噻吩)‑聚(苯乙烯磺酸))，膜厚为40nm；旋涂完成后在充满氮气的手套箱中加热退火；

(3)在空穴传输层上旋涂含有不同比例热交联主体单元、蓝光和橙光热激活延迟荧光单元的混合材料，转速为1500‑3000rpm，旋涂完成后在充满氮气的手套箱中加热交联；

(4)在发光层上旋涂一种醇溶的电子传输材料作为电子传输层，并蒸镀阴极，得到湿法白光有机电致发光二极管。

6.根据权利要求5所述的一种橙光热激活延迟荧光材料的应用，其特征在于，所述步骤(2)中退火温度为80‑120℃。

7.根据权利要求5所述的一种橙光热激活延迟荧光材料的应用，其特征在于，所述步骤(3)中加热交联的温度为150‑250℃。

8.根据权利要求5所述的一种橙光热激活延迟荧光材料的应用，其特征在于，所述步骤(3)中热交联主体单元为DV‑CDBP，其结构式如下：

9.根据权利要求5所述的一种橙光热激活延迟荧光材料的应用，其特征在于，所述步骤(3)中蓝光热激活延迟荧光材料为DV‑MOC‑DPS，其结构式如下：

10.基于权利要求4‑9任意一项所述的一种橙光热激活延迟荧光材料的应用制得的湿法白光有机电致发光二极管。
