1.一种配备可移动排插的智能配电终端，其特征在于：包括，

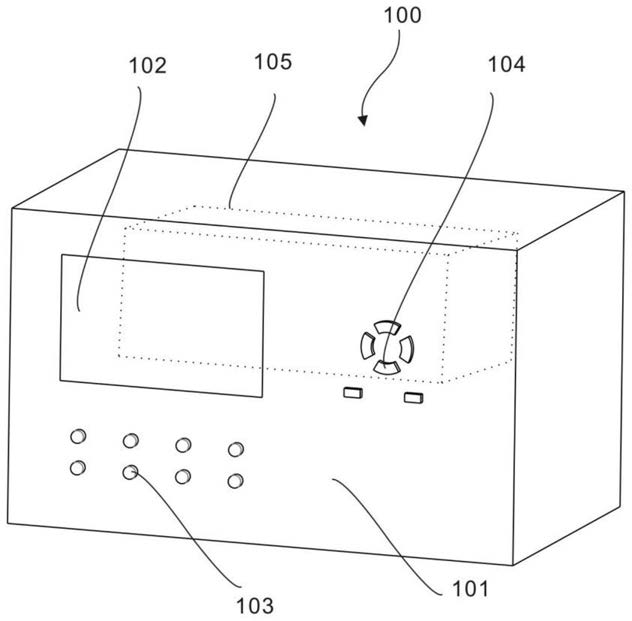

配电终端(100)，包括机盒(101)、显示屏(102)、指示灯(103)、控制按钮(104)和处理模块(105)，所述显示屏(102)、指示灯(103)、控制按钮(104)设置于所述机盒(101)的前面，所述处理模块(105)设置于所述机盒(101)内部，所述处理模块(105)上接线端子从所述机盒(101)背面接出；

接线模块(200)，包括端子板(201)和固定组件(202)，所述端子板(201)设置于所述机盒(101)背面，所述处理模块(105)上的接线端子与所述端子板(201)连接，所述固定组件(202)设置于所述端子板(201)上；

所述端子板(201)上设置有接线槽(201a)、双金属片(201b)和螺栓(201c)，所述双金属片(201b)设置于所述接线槽(201a)中，所述螺栓(201c)从所述接线槽(201a)侧面接入所述接线槽(201a)内；

所述螺栓(201c)与所述端子板(201)螺纹连接，所述处理模块(105)上的接线端子与所述双金属片(201b)连接；

所述固定组件(202)包括固定台(202a)、旋入件(202b)和电连接件(202c)，所述固定台(202a)罩于所述接线槽(201a)和螺栓(201c)外侧，所述电连接件(202c)穿过所述固定台(202a)嵌入所述接线槽(201a)内，所述旋入件(202b)设置于所述固定台(202a)内与所述螺栓(201c)连接；

所述固定台(202a)包括方孔(202a-1)、圆孔(202a-2)和内圆槽(202a-3)，所述方孔(202a-1)位置与所述接线槽(201a)位置对应，所述电连接件(202c)设置于所述接线槽(201a)内；

所述圆孔(202a-2)与所述螺栓(201c)位置对应，所述螺栓(201c)和所述旋入件(202b)均设置于所述圆孔(202a-2)内，所述内圆槽(202a-3)设置于所述圆孔(202a-2)中。

2.根据权利要求1所述的配备可移动排插的智能配电终端，其特征在于：所述电连接件(202c)包括绝缘块(202c-1)、导电块(202c-2)和接线孔(202c-3)，所述导电块(202c-2)部分设置于所述绝缘块(202c-1)内，所述接线孔(202c-3)设置于所述绝缘块(202c-1)上。

3.根据权利要求2所述的配备可移动排插的智能配电终端，其特征在于：所述旋入件(202b)包括旋转轴(202b-1)、套筒(202b-2)和圆环(202b-3)，所述圆环(202b-3)设置于所述内圆槽(202a-3)内，所述套筒(202b-2)设置于所述圆环(202b-3)内，所述旋转轴(202b-

1)设置于所述套筒(202b-2)中。

4.根据权利要求3所述的配备可移动排插的智能配电终端，其特征在于：所述圆环(202b-3)内侧设置有键槽(202a-31)；

所述套筒(202b-2)包括内螺纹(202b-21)和侧键(202b-22)，所述侧键(202b-22)设置于所述键槽(202a-31)内；

所述旋转轴(202b-1)包括手持轮(202b-11)、螺纹轴(202b-12)和凸台(202b-13)，所述手持轮(202b-11)和凸台(202b-13)分别设置于所述螺纹轴(202b-12)两端，所述螺纹轴(202b-12)与所述内螺纹(202b-21)配合。

5.根据权利要求4所述的配备可移动排插的智能配电终端，其特征在于：

所述接线孔(202c-3)上设置有卡合件(202c-5)，所述卡合件(202c-5)与所述电连接件(202c)轴连接，连接处设置有扭力弹簧。

6.根据权利要求5所述的配备可移动排插的智能配电终端，其特征在于：

所述固定台(202a)上设置有提杆(202c-4)，所述提杆(202c-4)一端与所述固定台(202a)轴连接，连接处设置有扭力弹簧，一端与所述电连接件(202c)顶部通过滑块连接。

7.根据权利要求6所述的配备可移动排插的智能配电终端，其特征在于：所述圆环(202b-3)侧面还设置有拨动杆(202a-32)，所述拨动杆(202a-32)延伸至所述圆孔(202a-2)外。
