专利号: 2019113923493
申请人: 安徽工业大学
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

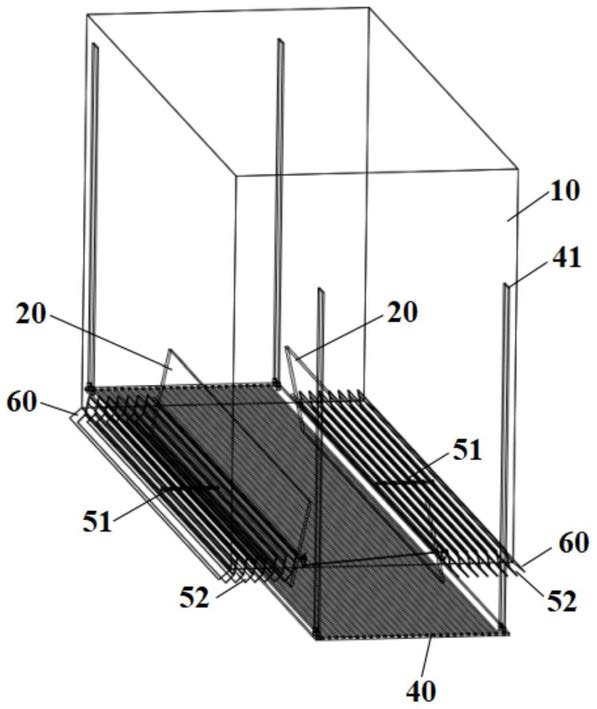

1.一种纺织空调定向送风装置,包括设在送风管下方的送风箱(10),其特征在于:所述送风箱(10)的出风口中部设有条形均流板(40),所述条形均流板(40)上设有条状通风口;

所述送风箱(10)的内部设有一对对开式叶片(20),且对开式叶片(20)位于条形均流板(40)的上方,所述对开式叶片(20)对称设置且转动方向相反;所述对开式叶片(20)的转动由调节机构进行调节;所述送风箱(10)的出风口两侧各设有一均流机构,用于均分气流。

2.根据权利要求1所述的一种纺织空调定向送风装置,其特征在于:所述对开式叶片(20)上设有一圆杆(31),所述调节机构设置在圆杆(31)伸出送风箱(10)的一端。

3.根据权利要求2所述的一种纺织空调定向送风装置,其特征在于:所述对开式叶片(20)的转动角度α为-30°~30°。

4.根据权利要求3所述的一种纺织空调定向送风装置,其特征在于:所述调节机构设有两个,该调节机构包括连接件(32)和连杆(35),其中,所述连接件(32)固定设在对应的圆杆(31)的一端上,所述连接件(32)上固定安装有连杆片(34);所述连杆(35)的两端分别与一连杆片(34)铰接。

5.根据权利要求4所述的一种纺织空调定向送风装置,其特征在于:所述调节机构还包括刻度盘(36),所述刻度盘(36)套设在其中一连接件(32)上,且该连接件(32)上还设有一旋转手柄(33)。

6.根据权利要求1-4中任一项所述的一种纺织空调定向送风装置,其特征在于:所述均流机构包括设置在方杆(51)上多个均流导板(52);所述均流导板(52)等间隔设置;所述均流导板(52)的角度可调。

7.根据权利要求6所述的一种纺织空调定向送风装置,其特征在于:所述均流导板(52)由上导板(521)和下导板(522)组成;所述上导板(521)与下导板(522)之间的夹角β为120°~135°。

8.根据权利要求7所述的一种纺织空调定向送风装置,其特征在于:所述均流导板(52)由C型联接件(53)控制在方杆(51)上转动;所述C型联接件(53)包括连接在弯管段(531)两端的驱动模块和节管(536),通过驱动模块的驱动电机(533)控制节管(536)伸缩移动。

9.根据权利要求8所述的一种纺织空调定向送风装置,其特征在于:所述送风箱(10)的出风口的两侧各设有一侧挡板(60),用于导向气流。

10.根据权利要求9所述的一种纺织空调定向送风装置,其特征在于:所述侧挡板(60)与水平面的夹角为45°。
