专利号: 2019113849828
申请人: 安徽正熹标王新能源有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2025-06-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

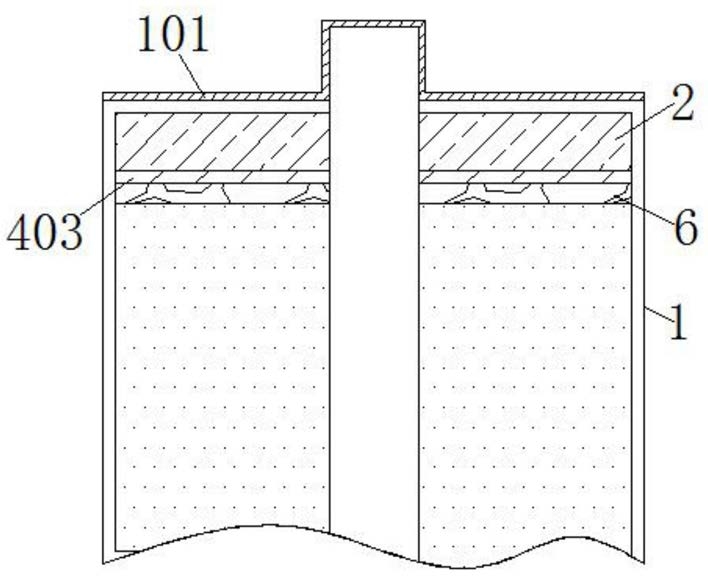

1.一种不用封口胶的锌锰干电池,包括锌筒(1)和正极帽(101),所述锌筒(1)顶部固定连接有正极帽(101),其特征在于:所述正极帽(101)下方安装有密封塑料(2),且密封塑料(2)为圆环型结构,所述密封塑料(2)外壁安装有第一密封机构(3),所述密封塑料(2)底部安装有定位机构(4),所述密封塑料(2)内侧安装有第二密封机构(5),所述定位机构(4)下方安装有支撑机构(6);

所述第一密封机构(3)包括一号环形凹槽(301)、氧化铝陶瓷板(302)、聚丙烯块(303)、电热丝(304)、通孔(305)、一号接头(306)和二号接头(307);

所述一号环形凹槽(301)位于密封塑料(2)的外壁上,所述一号环形凹槽(301)内侧粘连有氧化铝陶瓷板(302),且氧化铝陶瓷板(302)为U型结构,所述氧化铝陶瓷板(302)内侧安装有聚丙烯块(303),所述聚丙烯块(303)内部镶嵌有电热丝(304),所述一号环形凹槽(301)上方导通连接有通孔(305),且通孔(305)延伸至密封塑料(2)上表面,所述一号接头(306)和二号接头(307)均镶嵌在密封塑料(2)上表面边缘处,所述一号接头(306)与电热丝(304)一端相连接,且二号接头(307)与电热丝(304)另一端相连接。

2.根据权利要求1所述的一种不用封口胶的锌锰干电池,其特征在于:所述定位机构(4)包括一号环形凸块(401)、橡胶垫(402)、载板(403)和二号环形凹槽(404)。

3.根据权利要求2所述的一种不用封口胶的锌锰干电池,其特征在于:所述一号环形凸块(401)位于密封塑料(2)的下表面,且一号环形凸块(401)与密封塑料(2)一体成型,所述一号环形凸块(401)外部包覆有橡胶垫(402),所述一号环形凸块(401)下方安装有载板(403),所述载板(403)上表面开设有二号环形凹槽(404),所述一号环形凸块(401)与二号环形凹槽(404)插接相连,且橡胶垫(402)与二号环形凹槽(404)内壁相贴合。

4.根据权利要求1所述的一种不用封口胶的锌锰干电池,其特征在于:所述第二密封机构(5)包括二号环形凸块(501)、D型密封圈(502)、三号环形凸块(503)和T型密封圈(504)。

5.根据权利要求4所述的一种不用封口胶的锌锰干电池,其特征在于:所述二号环形凸块(501)和三号环形凸块(503)均位于密封塑料(2)的内壁上,且二号环形凸块(501)位于三号环形凸块(503)的上方,所述二号环形凸块(501)表面镶嵌有D型密封圈(502),且D型密封圈(502)凸出于二号环形凸块(501),所述三号环形凸块(503)表面镶嵌有T型密封圈(504),且T型密封圈(504)凸出于三号环形凸块(503)。

6.根据权利要求1所述的一种不用封口胶的锌锰干电池,其特征在于:所述支撑机构(6)包括外衬板(601)、支杆(602)、连接块(603)和顶板(604)。

7.根据权利要求6所述的一种不用封口胶的锌锰干电池,其特征在于:所述外衬板(601)位于载板(403)的下方,所述外衬板(601)为圆形结构,且外衬板(601)外壁与锌筒(1)内壁相贴合,所述外衬板(601)内壁一体成型有支杆(602),且支杆(602)设有多个,所述支杆(602)一端固定连接有连接块(603),所述外衬板(601)上方一体成型有顶板(604),且顶板(604)与载板(403)相衔接,所述外衬板(601)、支杆(602)、连接块(603)和顶板(604)均为塑料材质。
