专利号: 2019113845329
申请人: 枞阳县中邦科技信息咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

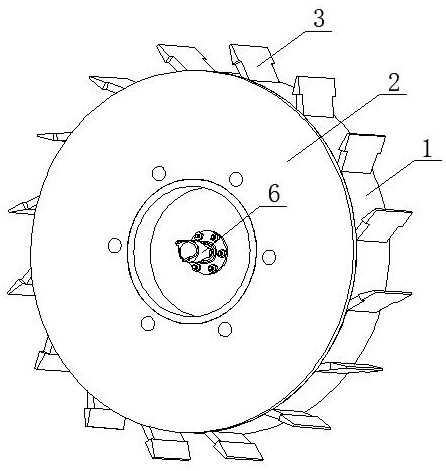

1.一种采用滚铲式清雪辊的清雪机,其特征在于,所述滚铲式清雪辊包括:辊体(1)、辊体端盖(2)、插板(3)、插板槽(4)、插板弹簧(5)和万向轴(6),所述的辊体(1)上环形阵列设置有若干个插板槽(4),插板槽(4)位于辊体(1)的内部,每个插板槽(4)的槽口均设置在所述辊体(1)的截面圆上,且插板槽(4)内滑槽的滑动方向不通过所述辊体(1)的轴线,每个所述的插板槽(4)内均插入一个插板(3),插板(3)的一端为插板头,插板头位于所述辊体(1)的外部,插板(3)的另一端为插板体,插板体从所述插板(3)的槽口插入辊体(1)内部,插板体的端部通过插板弹簧(5)与所述插板槽(4)的底部连接,所述辊体(1)的一侧中部沿轴线内沉形成辊体连接板,辊体(1)的另一侧通过辊体端盖(2)密封,所述辊体连接板的两侧均与一个万向轴(6)连接;

所述的万向轴(6)包括:第一端轴(6‑1)、第一伸缩轴(6‑2)、第二伸缩轴(6‑3)和第二端轴(6‑4),所述第一端轴(6‑1)的一端设置有连接法兰,第一端轴(6‑1)的另一端通过十字轴与第一伸缩轴(6‑2)的一端连接,第一伸缩轴(6‑2)另一端的滑杆插入第二伸缩轴(6‑3)一端的滑槽内,第二伸缩轴(6‑3)的另一端通过十字轴与第二端轴(6‑4)的一端连接,第二端轴(6‑4)的另一端设置有连接法兰;

所述清雪机包括机架(7),所述机架(7)上设置有若干个同轴设置的清雪辊,相邻的清雪辊通过一个万向轴(6)连接,所述机架(7)包括:机架体(7‑1)和机架端轴(7‑2),所述机架体(7‑1)的前端相对设置有两个机架端轴(7‑2),所述机架端轴(7‑2)的一端通过法兰盘与端部的所述清雪辊的万向轴(6)连接,机架端轴(7‑2)的另一端转动连接在所述机架体(7‑

1)上;

所述机架(7)还包括平衡架(7‑3)和中间轴(7‑4),所述平衡架(7‑3)的一端铰接连接在所述机架体(7‑1)上,该平衡架(7‑3)的另一端与所述的中间轴(7‑4)连接,该中间轴(7‑4)串接在若干个同轴设置的所述清雪辊的中间位置;

所述机架(7)还包括提拉架(7‑5)、提拉挡板(7‑6)、后机架(7‑7)和液压缸(7‑8),所述机架体(7‑1)的后端铰接连接在所述后机架(7‑7)上,所述的提拉架(7‑5)的一端固定连接在所述的平衡架(7‑3)上,提拉架(7‑5)的另一端与所述液压缸(7‑8)的一端铰接连接,该液压缸(7‑8)的另一端铰接连接在所述的后机架(7‑7)上,所述的提拉挡板(7‑6)的一端固定连接在所述的机架体(7‑1)上,提拉挡板(7‑6)的另一端设置在所述平衡架(7‑3)的转动路径上,机架(7)具有两级提升,第一级提升为液压缸(7‑8)拉动提拉架(7‑5),平衡架(7‑3)向上转动至与提拉挡板(7‑6)接触前,此时机架体(7‑1)固定不动,中间轴(7‑4)升高,在平衡架(7‑3)向上转动与提拉挡板(7‑6)接触后,液压缸(7‑8)继续拉动提拉架(7‑5)为第二级提升,此时,机架体(7‑1)与中间轴(7‑4)共同升高。
