1.一种电池，包括负极片、隔膜、电解液和正极片，所述负极片和正极片均间隔插入电解液中，所述隔膜位于二者之间，所述隔膜为玻璃纤维滤纸，所述负极片为锌片，所述电解液为水系锌离子电解液，其包括锌离子盐的水溶液，所述锌离子盐为Zn(CF3SO3)2，所述锌离子盐的水溶液中锌离子盐的浓度为3M，所述正极片的制备方法包括如下步骤：步骤1：取2,

3‑二氨基吩嗪、导电剂和粘结剂混合后研磨均匀；步骤2：向步骤1所得的研磨物中加入分散剂并调配成浆料；步骤3：将步骤2所得的浆料涂布在集流体上，然后在真空烘箱60℃条件下烘干1小时即得到电极片;所述步骤1中导电剂为乙炔黑,所述粘结剂为聚偏二氟乙烯;所述步骤2中分散剂为N‑甲基吡咯烷酮；所述步骤3中集流体为Ti箔；所述步骤1中以2,3‑二氨基吩嗪、导电剂和粘结剂的质量比为6:3.5:0.5，所述分散剂的用量与2,3‑二氨基吩嗪、导电剂和粘结剂的质量之和的体积质量比为5mL/g，所述步骤3中集流体表面浆料的涂布量按浆2

料中固体质量计为0.5mg/cm。

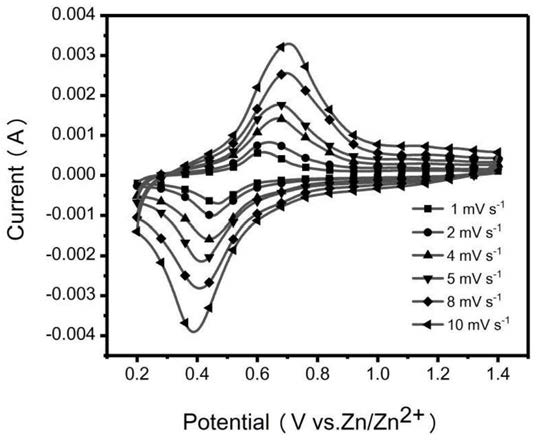

2.根据权利要求1所述的电池，其特征在于，所述电解液还包括乙醇，所述乙醇与所述锌离子盐的水溶液的体积比为1‑20%。
