专利号: 2019113659984
申请人: 东北林业大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

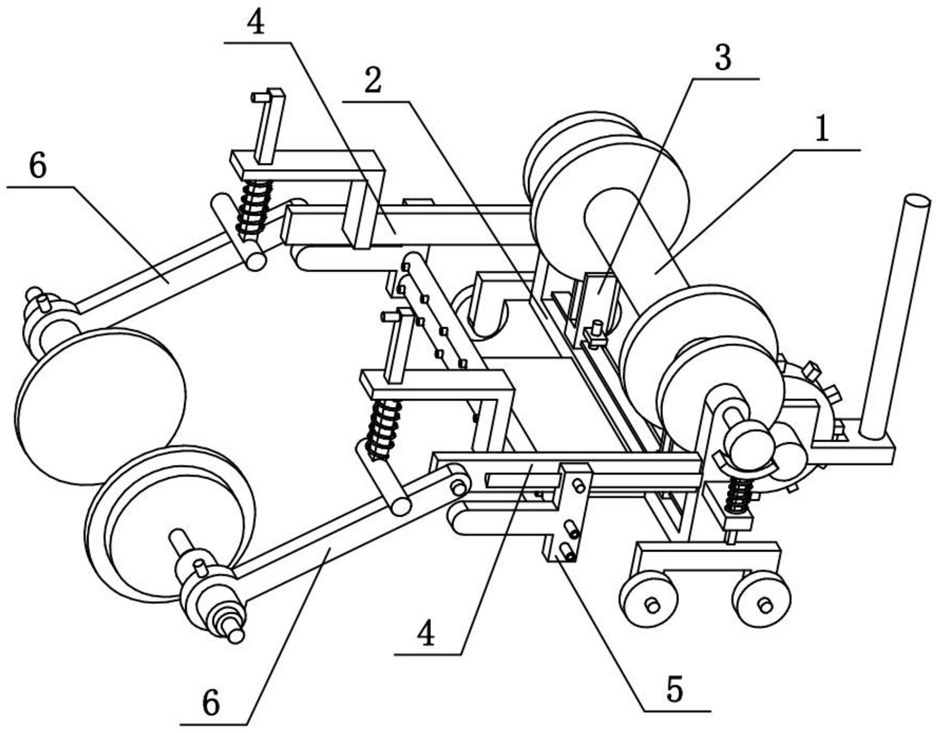

1.一种杜仲种植覆膜装置,包括膜卷筒(1)、固定轴(103)、底杆(2)、门形轮架(203)、轮子(204)、竖支柱(208)、横梁杆(4)、斜杆(6)、滚盘(601)和转轴(603),其特征在于:所述底杆(2)的前后两端均固定连接有竖支柱(208),膜卷筒(1)的前后两端均固定连接有固定轴(103),两个固定轴(103)分别转动连接在两个竖支柱(208)的上部,两个竖支柱(208)的左侧均固定连接有横梁杆(4),两个横梁杆(4)的左端均铰接连接有斜杆(6),两个斜杆(6)的下部均转动连接有转轴(603),两个转轴(603)上均固定连接有滚盘(601),两个竖支柱(208)的下部均固定连接有门形轮架(203),两个门形轮架(203)的左右两端均转动连接有轮子(204);

所述杜仲种植覆膜装置还包括活动挡片(101)、滑轨I(201)、滑座(3)、紧固螺钉I(301)和夹槽(302),底杆(2)的上侧设置有滑轨I(201),滑轨I(201)上滑动连接有两个滑座(3),两个滑座(3)上均通过螺纹连接有紧固螺钉I(301),两个紧固螺钉I(301)均顶在滑轨I(201)上,两个滑座(3)的上侧均设置有夹槽(302),膜卷筒(1)上滑动连接有两个活动挡片(101),两个活动挡片(101)的下部分别插在两个夹槽(302)上;

所述杜仲种植覆膜装置还包括圆盘(104)、升降柱(205)、凸块(206)和弧形压片(207),位于前端的固定轴(103)上固定连接有圆盘(104),位于前端的竖支柱(208)上固定连接有凸块(206),凸块(206)上竖向滑动连接有升降柱(205),升降柱(205)的上部固定连接有弧形压片(207),升降柱(205)上套接有压缩弹簧I,弧形压片(207)压在圆盘(104)的下部;

所述杜仲种植覆膜装置还包括圆筒(604)、紧固螺钉III(605)和限位环(606),两个斜杆(6)的下部均在前后方向上滑动连接有圆筒(604),两个斜杆(6)的下部均通过螺纹连接有紧固螺钉III(605),两个紧固螺钉III(605)分别顶在两个圆筒(604)上,两个转轴(603)分别转动连接在两个圆筒(604)上,两个转轴(603)上均固定连接有两个限位环(606),同一个转轴(603)上的两个限位环(606)分别位于对应圆筒(604)的前后两侧;

所述杜仲种植覆膜装置还包括环形棱(602),两个滚盘(601)的外圈位置均设置有环形棱(602);

所述杜仲种植覆膜装置还包括压圆柱(402)、下压柱(403)、插销(404)和L形架(405),两个横梁杆(4)的左部均固定连接有L形架(405),两个L形架(405)上均竖向滑动连接有下压柱(403),两个下压柱(403)的下部均固定连接有压圆柱(402),两个下压柱(403)上均套接有压缩弹簧II,两个压缩弹簧II均位于对应的压圆柱(402)与对应的L形架(405)之间,两个下压柱(403)的上部均固定连接有插销(404),两个压圆柱(402)分别压在两个斜杆(6)的上侧;

所述杜仲种植覆膜装置还包括滑轨II(401)、横滑块(5)、圆头杆(502)、平整管(503)和紧固螺钉II(504),两个横梁杆(4)的外侧均设置有滑轨II(401),两个滑轨II(401)上均滑动连接有横滑块(5),两个横滑块(5)之间固定连接有两个平整管(503),两个平整管(503)之间设置有缝隙,两个横滑块(5)的左侧均固定连接有圆头杆(502),两个圆头杆(502)分别位于两个斜杆(6)的右下部,两个横滑块(5)上均通过螺纹连接有紧固螺钉II(504),两个紧固螺钉II(504)分别顶在两个滑轨II(401)上;

所述杜仲种植覆膜装置还包括进水口(501),两个平整管(503)均为空心结构,两个平整管(503)的前部均设置有进水口(501),两个平整管(503)上均设置有多个喷水孔。

2.根据权利要求1所述的一种杜仲种植覆膜装置,其特征在于:所述杜仲种植覆膜装置还包括平转座(7)、主动轮(701)、凸块(702)、手控杆(703)和电机(704),平转座(7)的左端铰接连接在底杆(2)的下侧中部,平转座(7)上转动连接有主动轮(701),主动轮(701)的外周面上呈环形均布有多个凸块(702),平转座(7)上固定连接有电机(704),电机(704)的输出轴固定连接在主动轮(701)上,平转座(7)的右端固定连接有手控杆(703)。

3.根据权利要求2所述的一种杜仲种植覆膜装置,其特征在于:所述杜仲种植覆膜装置还包括放置板(202),放置板(202)固定连接在底杆(2)上,放置板(202)上设置有为电机(704)提供电能的电源;放置板(202)上设置有蓄水容器,蓄水容器内设置有水泵,水泵通过软塑料管与两个进水口(501)相连。
