1.一种马来酸季戊四醇酯的制备方法，其特征在于步骤如下：将马来酸酐放入反应容器中，移至油浴锅中升温至完全溶解；将研磨成粉末状的季戊四醇添加至反应容器中搅拌反应，每隔一段时间测试反应物的酸值，达到理论酸值后停止反应，即得到马来酸季戊四醇酯。

2.根据权利要求1所述马来酸季戊四醇酯的制备方法，其特征在于：根据马来酸酐、季戊四醇不同的摩尔比按照上述权利要求1反应过程制备四种不同的中间体：马来酸单季戊四醇酯、马来酸双季戊四醇酯、马来酸三季戊四醇酯和马来酸四季戊四醇酯。

3.根据权利要求1所述马来酸季戊四醇酯的制备方法，其特征在于具体步骤如下：将马来酸酐放入反应容器中，移至油浴锅中升温至90℃，待马来酸酐完全溶解后，按比例添加研磨成粉末状的季戊四醇至反应容器中，250-350r/min的速率搅拌反应，每隔10min取样测试反应体系的酸值，达到理论酸值停止反应，得到马来酸季戊四醇酯。

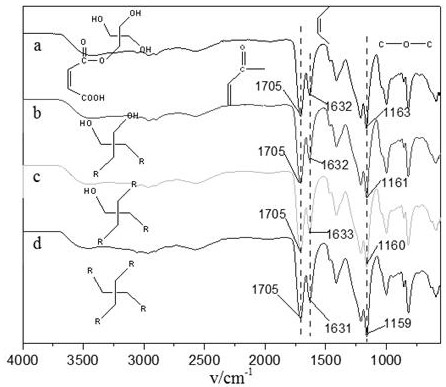

4.根据权利要求2所述马来酸季戊四醇酯的制备方法，其特征在于具体步骤如下：所述马来酸酐:季戊四醇不同摩尔比具体为1:1、2: 1、3: 1和4: 1；对应依次制备得到马来酸单季戊四醇酯、马来酸双季戊四醇酯、马来酸三季戊四醇酯和马来酸四季戊四醇酯。

5.权利要求1所述马来酸季戊四醇酯用于制备热稳定剂，其特征在于：所述热稳定剂具体为马来酸季戊四醇酯钙/锌热稳定剂或马来酸季戊四醇酯硬脂酸钙/锌热辅助稳定剂。

6.根据权利要求5所述马来酸季戊四醇酯钙/锌热稳定剂的制备方法，其特征在于：所述马来酸季戊四醇酯钙/锌热稳定剂具体为马来酸季戊四醇酯钙热稳定剂和/或马来酸季戊四醇酯锌热稳定剂；两者能够单独使用，也能够协同使用。

7.权利要求5所述马来酸季戊四醇酯钙/锌热稳定剂的制备方法，其特征在于：将马来酸季戊四醇酯放入四口烧瓶中，移至油浴锅中加热，将乙酸钙/锌溶液缓慢滴入，待全部滴加完毕后继续反应一段时间；反应完毕后移至烘箱中干燥，除去反应体系中的水和乙酸，最终制得马来酸季戊四醇酯钙/锌热稳定剂；

根据马来酸季戊四醇酯不同，对应制备得到马来酸单季戊四醇酯钙/锌热稳定剂、马来酸双季戊四醇酯钙/锌热稳定剂、马来酸三季戊四醇酯钙/锌热稳定剂和马来酸四季戊四醇酯钙/锌热稳定剂。

8.根据权利要求6所述马来酸季戊四醇酯钙/锌热稳定剂的制备方法，其特征在于具体步骤为：将马来酸季戊四醇酯放入四口烧瓶中，移至油浴锅中加热至90℃，将不同比例的乙酸钙/锌溶液以1d/s的速度缓慢滴入，待全部滴加完毕后继续反应1-3h；反应完毕后移至

100℃烘箱中干燥6-10h，除去反应体系中的水和乙酸，最终制得马来酸季戊四醇酯钙/锌热稳定剂；

所述乙酸钙/锌溶液与不同的马来酸季戊四醇酯比例依次为1:2、1:1、1.5:1、2:1；对应制备得到马来酸单季戊四醇酯钙/锌热稳定剂、马来酸双季戊四醇酯钙/锌热稳定剂、马来酸三季戊四醇酯钙/锌热稳定剂和马来酸四季戊四醇酯钙/锌热稳定剂。

9.根据权利要求5所述马来酸季戊四醇酯硬脂酸钙/锌热辅助稳定剂的制备方法，其特征在于具体步骤如下：将硬脂酸钙、硬脂酸锌与所制备的马来酸季戊四醇酯辅助热稳定剂复配使用；其中硬脂酸钙：硬脂酸锌：马来酸季戊四醇酯比例为0.32:0.16:0.1。
