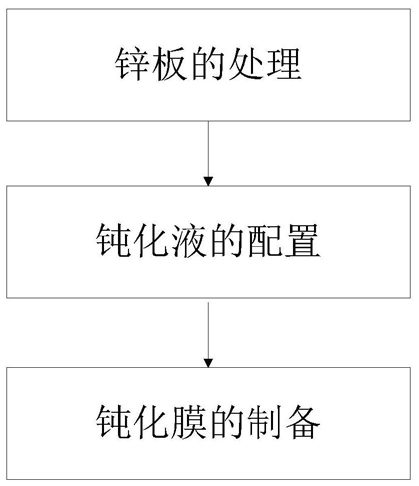

1.一种热镀锌无铬钝化膜的制备方法，其特征在于，包括以下步骤：

(1)锌板的处理：首先将锌板于80目砂纸上打磨，待锌板上无锈迹后，用清水清理，再用

120目砂纸打磨至表面光滑，用清水清理后擦干备用；

(2)钝化液的配置：将一定比例的磷酸、钼酸钠、磷酸三钠加入到去离子水中进行混合搅拌，然后加入三乙醇胺和柠檬酸继续搅拌混合均匀得到钝化液；

(3)钝化膜的制备：取步骤(1)处理好的锌板用清水冲洗后放入到10％的氢氧化钠溶液中清洗表面，去除表面油污，除油后再用蒸馏水清洗，然后用5％的盐酸溶液在室温下酸洗锌板1-2分钟，除去表面氧化膜，用镊子夹取锌板，置于10％的磷酸溶液中，待锌板表面形成一层白色的膜后，放入配置好的钝化液中钝化成膜，最后室温下自然干燥，使之生成灰白色钝化膜。

2.根据权利要求1所述的热镀锌无铬钝化膜的制备方法，其特征在于：所述步骤(2)中加入的磷酸为4-16ml/L，钼酸钠为5-10g/L，磷酸三钠为2-7g/L，柠檬酸为5-10g/L，三乙醇胺为5-40ml/L。

3.根据权利要求2所述的热镀锌无铬钝化膜的制备方法，其特征在于：所述步骤(2)中钝化液的PH值为1-6。

4.根据权利要求3所述的热镀锌无铬钝化膜的制备方法，其特征在于：所述步骤(3)中钝化膜的钝化温度为10-60℃，钝化处理时间为30-150秒。

5.根据权利要求4所述的热镀锌无铬钝化膜的制备方法，其特征在于，包括以下步骤：(1)锌板的处理：首先将锌板于80目砂纸上打磨，待锌板上无锈迹后，用清水清理，再用

120目砂纸打磨至表面光滑，用清水清理后擦干备用；

(2)钝化液的配置：将10ml/L的磷酸、8g/L的钼酸钠、4g/L的磷酸三钠加入到去离子水中进行混合搅拌，然后加入20ml/L的三乙醇胺和8g/L的柠檬酸继续搅拌混合均匀得到钝化液，钝化液的PH值为2-3；

(3)钝化膜的制备：取步骤(1)处理好的锌板用清水冲洗后放入到10％的氢氧化钠溶液中清洗表面，去除表面油污，除油后再用蒸馏水清洗，然后用5％的盐酸溶液在室温下酸洗锌板1-2分钟，除去表面氧化膜，用镊子夹取锌板，置于10％的磷酸溶液中，待锌板表面形成一层白色的膜后，放入配置好的钝化液中钝化成膜，钝化膜的钝化温度为30-50℃，钝化处理时间为30-70秒，最后室温下自然干燥，使之生成灰白色钝化膜。
