1.一种芳纶纳米纤维/纳米纤维素气凝胶的制备方法，其特征在于，包括以下步骤：

步骤1、将芳纶纳米纤维与纳米纤维素混合，充分搅拌后，加入交联剂，搅拌，得到芳纶纳米纤维/纳米纤维素悬浮液；

步骤2、将芳纶纳米纤维/纳米纤维素悬浮液配制为芳纶纳米纤维/纳米纤维素浆料，并对芳纶纳米纤维/纳米纤维素浆料进行冷冻干燥，得到所述的芳纶纳米纤维/纳米纤维素气凝胶。

2.根据权利要求1所述的一种芳纶纳米纤维/纳米纤维素气凝胶的制备方法，其特征在于，步骤1中，芳纶纳米纤维与纳米纤维素按质量比为1：(1-10)的比例混合。

3.根据权利要求1所述的一种芳纶纳米纤维/纳米纤维素气凝胶的制备方法，其特征在于，步骤1中，交联剂采用聚异氰酸酯、戊二醛及聚乙二醇中的一种或两种。

4.根据权利要求1所述的一种芳纶纳米纤维/纳米纤维素气凝胶的制备方法，其特征在于，步骤2中，采用在芳纶纳米纤维/纳米纤维素悬浮液中加入水，搅拌，得到芳纶纳米纤维/纳米纤维素浆料；其中，芳纶纳米纤维/纳米纤维素浆料的质量浓度为0.05％-5％。

5.根据权利要求1所述的一种芳纶纳米纤维/纳米纤维素气凝胶的制备方法，其特征在于，冷冻干燥时，首先采用在室温条件下，干燥24-48h；然后，升温至30-50℃，干燥5-12h。

6.根据权利要求1所述的一种芳纶纳米纤维/纳米纤维素气凝胶的制备方法，其特征在于，芳纶纳米纤维采用对位芳纶纳米纤维，纳米纤维素采用TEMPO氧化的纳米纤维素或酸化的纳米纤维素。

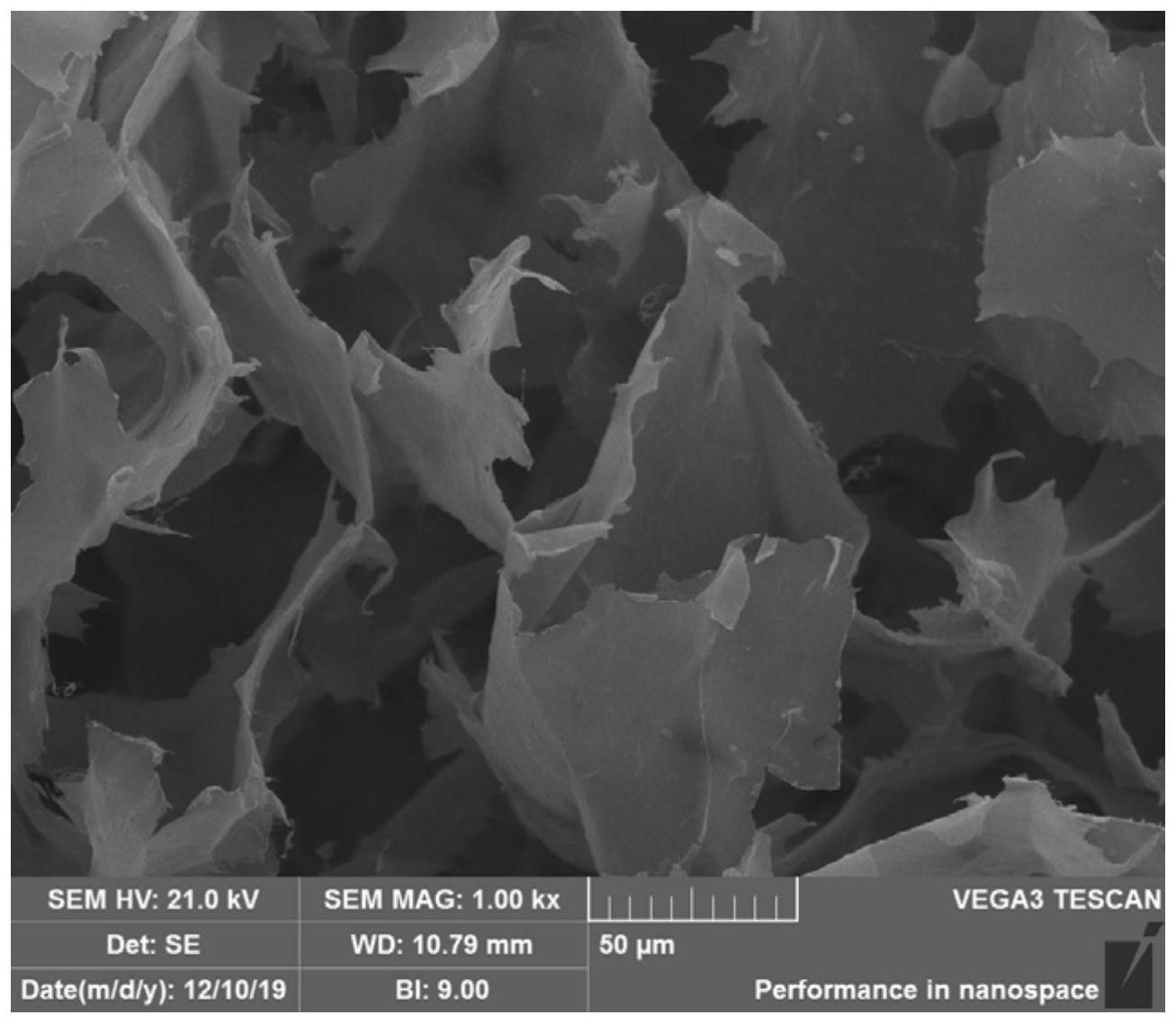

7.一种芳纶纳米纤维/纳米纤维素气凝胶，其特征在于，利用权利要求1-6任意一项所述的制备方法制备得到，所述芳纶纳米纤维/纳米纤维素气凝胶的断裂强度为5-20Mpa，压缩循环性达到10-30次。
