专利号: 201911350287X
申请人: 王雪云
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

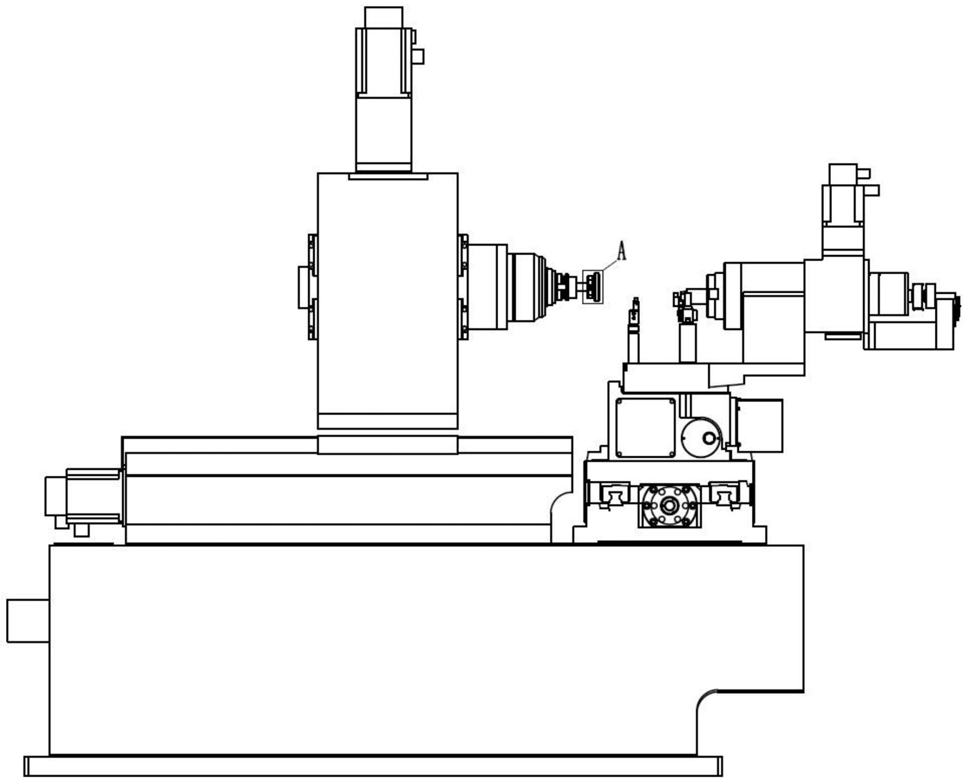

1.一种砂轮固定方式改进的工具磨床,包括磨头主轴(1),磨头主轴(1)的端部连接有可拆卸的砂轮(2),其特征在于:所述磨头主轴(1)包括大端轴(11)和小端轴(12);所述砂轮(2)包括砂轮基(21)及设置在砂轮基(21)外壁上的砂轮层(22);所述砂轮基(21)的中部成型有与小端轴(12)相配合的中心孔(211),砂轮基(21)的外缘成型有多个绕中心孔(211)圆周均布的偏心台阶孔(212),每个偏心台阶孔(212)内套接有一个偏心拉杆(3),每个偏心拉杆(3)的拉杆(31)插套在基座(4)上的对应的一个拉杆插孔(41)内,基座(4)固定在大端轴(11)上;所述拉杆(31)位于拉杆插孔(41)内的部分外壁上成型有对称设置的直角梯形槽(32);所述基座(4)的外壁上成型有多个与拉杆插孔(41)一一对应的螺纹孔(42),每个螺纹孔(42)与对应的拉杆插孔(41)之间成型有矩形通孔(43);矩形通孔(43)内套接有矩形插块(5),矩形插块(5)的内端成型有第一斜面(51),第一斜面(51)压靠在直角梯形槽(32)的第二斜面(321)上;矩形插块(5)的外端压靠在螺柱(6)上,螺柱(6)螺接在螺纹孔(42)内;

所述矩形插块(5)的内端成型有竖直方向贯穿的避让槽(53),避让槽(53)的两侧壁分别压靠在两个直角梯形槽(32)的底面上;

所述避让槽(53)靠近螺柱(6)的侧壁上成型有台阶通孔(52),台阶通孔(52)内套接有台阶拉杆(7),台阶拉杆(7)的小端穿过台阶通孔(52)的伸出端插套并固定在螺柱(6)上。

2.根据权利要求1所述的一种砂轮固定方式改进的工具磨床,其特征在于:所述螺柱(6)的外端成型有六角沉孔(61)。

3.根据权利要求1所述的一种砂轮固定方式改进的工具磨床,其特征在于:所述砂轮基(21)靠近大端轴(11)的一端成型有定位凸台(23),定位凸台(23)压靠在大端轴(11)和小端轴(12)之间的台阶面上。

4.根据权利要求1所述的一种砂轮固定方式改进的工具磨床,其特征在于:所述偏心台阶孔(212)包括偏心设置的沉孔(2121)及通孔(2122);所述偏心拉杆(3)还包括与沉孔(2121)相配合的圆块(33),圆块(33)与拉杆(31)偏心固定连接。

5.根据权利要求4所述的一种砂轮固定方式改进的工具磨床,其特征在于:所述圆块(33)上成型有拉拔螺纹孔(34)。

6.根据权利要求1所述的一种砂轮固定方式改进的工具磨床,其特征在于:所述大端轴(11)上成型有径向设置的第一固定孔(13);所述基座(4)上成型有与大端轴(11)相配合的第二中心孔(44),第二中心孔(44)的中间内壁上成型有径向贯穿的第二固定孔(45),第二固定孔(45)与第一固定孔(13)内套接并固定有销轴(8)。

7.根据权利要求6所述的一种砂轮固定方式改进的工具磨床,其特征在于:所述销轴(8)穿过第二固定孔(45)的外伸出端成型有拉拔螺杆(81)。
