专利号: 2019113462181
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种脉冲电流辅助强化轴承外圈内滚道的装置,其特征在于:包括定位机构(1)、脉冲电源(3)、数控台(4)、镶嵌有弓形导磁体(18)的弓形感应线圈(7)、装夹轴承外圈(8)的装夹机构(9)以及内侧镶嵌红外测温头(6)的脉冲电流触点(10);定位机构(1)与脉冲电流触点(10)通过杆件连接;所述脉冲电流触点(10)对称设置在感应线圈(7)的两侧,脉冲电流触点(10)的顶部与轴承外圈(8)内滚道紧密接触;所述感应线圈(7)的顶部和轴承外圈(8)内滚道的距离为4-6mm;测温系统(5)通过红外测温头(6)持续采集轴承外圈(8)内滚道各点温度,并将温差信息反馈给调节脉冲电源(3)的电参数的数控台(4);所述脉冲电流触点(10)、轴承外圈(8)内滚道和脉冲电源(3)构成闭合回路。

2.根据权利要求1所述的一种脉冲电流辅助强化轴承外圈内滚道的装置,其特征在于:所述定位机构(1)与装夹机构(9)的距离为轴承外圈(8)厚度的1.3~1.8倍。

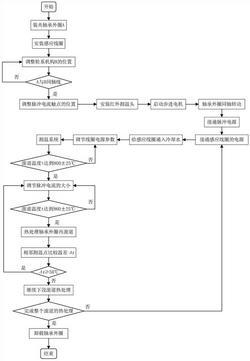

3.一种脉冲电流辅助强化轴承外圈内滚道的工艺,其中使用如权利要求1所述的一种脉冲电流辅助强化轴承外圈内滚道的装置,其特征在于:包括以下步骤:步骤一:调整感应线圈(7)顶部与轴承外圈(8)内滚道的间隙;

步骤二:调整脉冲电流触点(10)间的距离,调整两列脉冲电流触点(10)V字夹角角度;

步骤三:调整定位机构(1),使脉冲电流触点(10)的顶部与轴承外圈(8)内滚道紧密接触;

步骤四:数控台(4)控制步进电机带动轴承外圈(8)同轴转动;

步骤五:接通感应线圈(7)的外部电源,同时给感应线圈(7)通入冷却水,调节电源参数将轴承外圈(8)内滚道初步加热;

步骤六:接通脉冲电流触点(10)和脉冲电源(3),调节脉冲电流的大小,利用脉冲电流的焦耳热使轴承外圈(8)内滚道温度趋于一致,并达到860℃左右,对轴承外圈(8)内滚道进行热处理;

步骤七:重复步骤五和步骤六,直至完成所述轴承外圈(8)内滚道的热处理。

4.根据权利要求3所述的一种脉冲电流辅助强化轴承外圈内滚道的工艺,其特征在于:步骤一中感应线圈(7)顶部与轴承外圈(8)内滚道的间隙为4~6mm。

5.根据权利要求3所述的一种脉冲电流辅助强化轴承外圈内滚道的工艺,其特征在于:步骤二中调整脉冲电流触点(10)间的距离为3-5mm,调整两列脉冲电流触点(10)V字夹角θ为20°~50°。

6.根据权利要求3所述的一种脉冲电流辅助强化轴承外圈内滚道的工艺,其特征在于:步骤四中步进电机转速为4~6r/min。

7.根据权利要求3所述的一种脉冲电流辅助强化轴承外圈内滚道的工艺,其特征在于:步骤五中轴承外圈(8)内滚道初步加热至775℃~825℃。
