专利号: 2019113368438
申请人: 山东理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-10-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

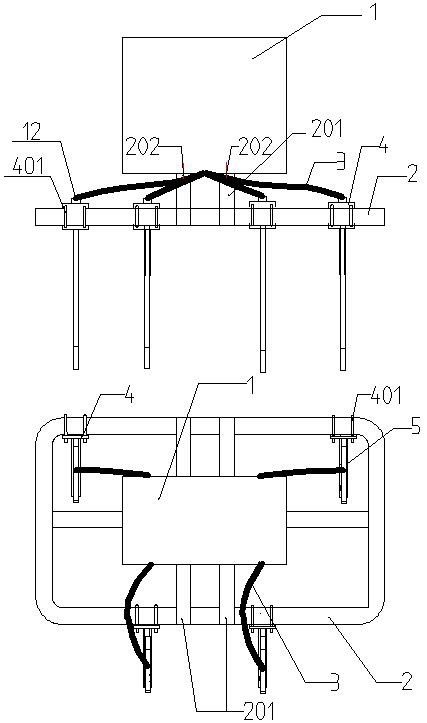

1.自动感知压力内部调节减阻深松机,其特征在于,包括机架、自动感应减阻深松铲和深松铲固定装置,所述深松铲固定装置包括固定盖板和连接套,所述连接套焊接在固定盖板上,所述固定盖板固定在机架上,所述机架上固定连接有油箱,所述自动感应减阻深松铲包括深松铲外壳、压力调节单体和压力触发杆,所述压力调节蛋体两侧与深松铲外壳接触,压力触发杆与连接套固定连接,压力调节单体与深松铲外壳的连接整体与连接套连接,压力调节单体包括管道盘,所述管道盘包括活塞滑块、第一通道、第二通道、第三通道、两个第一弹簧、第二弹簧、第三弹簧、第一三角锥阀和第二三角锥阀、通油口、油液储藏室和密封接口,第一通道内设有两个第一弹簧,压力触发杆中的复位弹簧及触发横杆与压力调节单体接触,工作状态时,压力调节单体和深松铲外壳的连接整体只通过一个螺栓和连接套连接,使得压力调节单体与深松铲外壳的连接整体能够在外力的作用下水平方向运动,当深松铲外壳及压力调节单体受到的前方的深松阻力大于复位弹簧的调节预紧力时,深松铲外壳及压力调节单体产生向后运动的趋势,触发横杆与活塞滑块相接触,将活塞滑块推动沿第一通道运动,第一通道及第三通道相通,进入到第三通道的油液进入油液储藏室,调节深松铲外壳表面的润滑液渗透量,从而实现减阻效果;当深松阻力减小,深松铲外壳、压力调节单体在复位弹簧的作用下归位,使得触发横杆对活塞滑块的作用力减小,活塞滑块在第二弹簧的作用下向右运动归位,活塞滑块运动使得第一通道面积增大,油液压力减小,压力差使得第二三角锥阀打开,油箱内的油液通过液体输送管流入到第二通道,补充第一通道内部的润滑油液量。

2.根据权利要求1所述的自动感知压力内部调节减阻深松机,其特征在于,所述固定盖板经U型螺栓固定在机架上。

3.根据权利要求1或2所述的自动感知压力内部调节减阻深松机,其特征在于,耕作阻力增加时,深松铲的轻微运动导致管路内润滑油压力增大,使得润滑油突破压力膜入渗到深松铲表面,从而实现减阻效果。
