专利号: 2019113209910
申请人: 哈尔滨学院
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

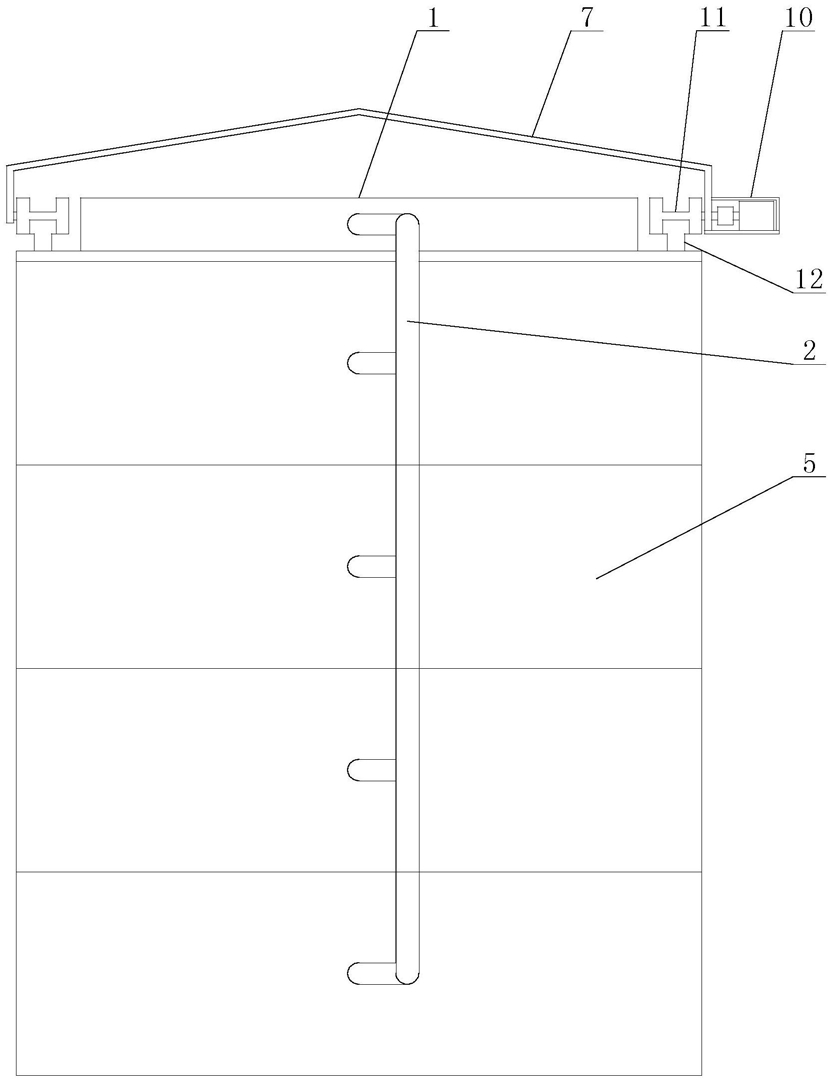

1.一种建筑楼体用雨水回收再利用装置,其特征在于:所述一种建筑楼体用雨水回收在利用装置包括雨水收集槽(1)、主管道(2)、防溢流管道(3)、溢流阀(4)、挡雨机构和多个室内蓄水机构,雨水收集槽(1)固定安装在楼体(5)的顶部,主管道(2)的进口与雨水收集槽(1)的出水口连接,楼体(5)内的每个住户房间内均设有一个所述室内蓄水机构,每个所述室内蓄水机构的进口通过管道与主管道(2)的出口连接,防溢流管道(3)的进口与雨水收集槽(1)的溢流口连接,溢流阀(4)安装在防溢流管道(3)上,所述挡雨机构安装在雨水收集槽(1)的槽口上。

2.根据权利要求1所述一种建筑楼体用雨水回收再利用装置,其特征在于:所述挡雨机构包括固定支架(6)、活动支架(7)、防雨布(8)、启动开关组件、行程开关(9)、驱动机构(10)、两个移动小车(11)和两个轨道(12),两个轨道(12)并排安装在雨水收集槽(1)的两侧,固定支架(6)的两端分别与两个轨道(12)的端部固定连接,活动支架(7)的两端通过两个移动小车(11)与两个轨道(12)滑动连接,驱动机构(10)安装在移动小车(11)上,固定支架(6)通过防雨布(8)与活动支架(7)连接,防雨布(8)展开后能覆盖雨水收集槽(1)的槽口,行程开关(9)安装在导轨(12)的另一端,所述启动开关组件安装在雨水收集槽(1)的外侧壁上,行程开关(9)和所述启动开关组件均与驱动机构(10)连接。

3.根据权利要求2所述一种建筑楼体用雨水回收再利用装置,其特征在于:驱动机构(10)包括驱动电机(10-1)、减速箱体(10-3)、主动小齿轮(10-4)、主动大齿轮(10-5)、从动小齿轮(10-6)、从动大齿轮(10-7)、传动轴(10-8)、输出轴(10-9)和底板(10-10),底板(10-

10)水平设置,且底板(10-10)与移动小车(11)固定连接,驱动电机(10-1)和减速箱体(10-

3)由外至内依次设置在底板(10-10)上,传动轴(10-8)安装在减速箱体(10-3)内,主动大齿轮(10-5)和从动小齿轮(10-6)固定套装在传动轴(10-8)上,输出轴(10-9)一端与移动小车(11)的轮轴连接,输出轴(10-9)的另一端插装在变速箱体(10-3)内,从动小齿轮(10-6)固定套装在输出轴(10-9)的另一端,驱动电机(10-1)的转动轴插装在变速箱体(10-3)内,主动小齿轮(10-4)固定套装在驱动电机(10-1)的转动轴上,主动小齿轮(10-4)与主动大齿轮(10-5)啮合,从动小齿轮(10-6)与从动大齿轮(10-7)啮合。

4.根据权利要求3所述一种建筑楼体用雨水回收再利用装置,其特征在于:驱动机构(10)还包括防雨外壳(10-2),防雨外壳(10-2)扣装在驱动电机(10-1)和减速箱体(10-3)上,且防雨外壳(10-2)与底板(10-10)可拆卸连接。

5.根据权利要求2或3所述一种建筑楼体用雨水回收再利用装置,其特征在于:所述启动开关组件包括驱动电机启动开关(13)、升降板(14)、升降背板(15)、固定背板(16)、浮漂组件和两个定位螺栓(17),固定背板(16)与雨水收集槽(1)的外壁固定连接,固定背板(16)的外表面的两侧设有两个通槽(16-1),每个通槽(16-1)沿长度方向的中心线均与竖直面平行,升降背板(15)竖直设置在固定背板(16)的外侧,且升降背板(15)的两侧位于两个通槽(16-1)内,用于固定升降背板(15)的两个定位螺栓(17)分别插装在两个通槽(16-1)的外侧壁上,升降板(14)水平设置,且升降板(14)与升降背板(15)固定连接,驱动电机启动开关(13)设置在升降板(14)上,且驱动电机启动开关(13)与驱动电机(10-1)的控制端连接,所述浮漂组件安装在雨水收集槽(1)槽口的边缘,且所述浮漂组件位于驱动电机启动开关(13)的上方。

6.根据权利要求5所述一种建筑楼体用雨水回收再利用装置,其特征在于:所述浮漂组件包括浮漂(18)、杠杆(19)、浮漂连杆(20)和开关触碰杆(21),杠杆(19)的中部与雨水收集槽(1)槽口的边缘铰接,浮漂(18)设置在雨水收集槽(1)内,浮漂连杆(20)的一端与浮漂(18)铰接,浮漂连杆(20)的另一端与杠杆(19)的一端铰接,杠杆(19)的另一端与开关触碰杆(21)的上端转动连接,开关触碰杆(21)的下端位于驱动电机启动开关(13)的上方。

7.根据权利要求1所述一种建筑楼体用雨水回收再利用装置,其特征在于:每个所述室内蓄水机构包括蓄水箱(22)、分管路(23)、活性炭吸附层(24)和出水管路(25),蓄水箱(22)安装在楼体(5)的住户内,蓄水箱(22)的进口通过分管路(23)与主管道(2)连接,活性炭吸附层(24)水平设置在蓄水箱(22)内的下部,蓄水箱(22)底部的出口通过出水管路(25)与用户的供水管路连接。

8.根据权利要求7所述一种建筑楼体用雨水回收再利用装置,其特征在于:出水管路(25)上设有控制阀门(26)。
