专利号: 201911319580X
申请人: 温州睿程机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

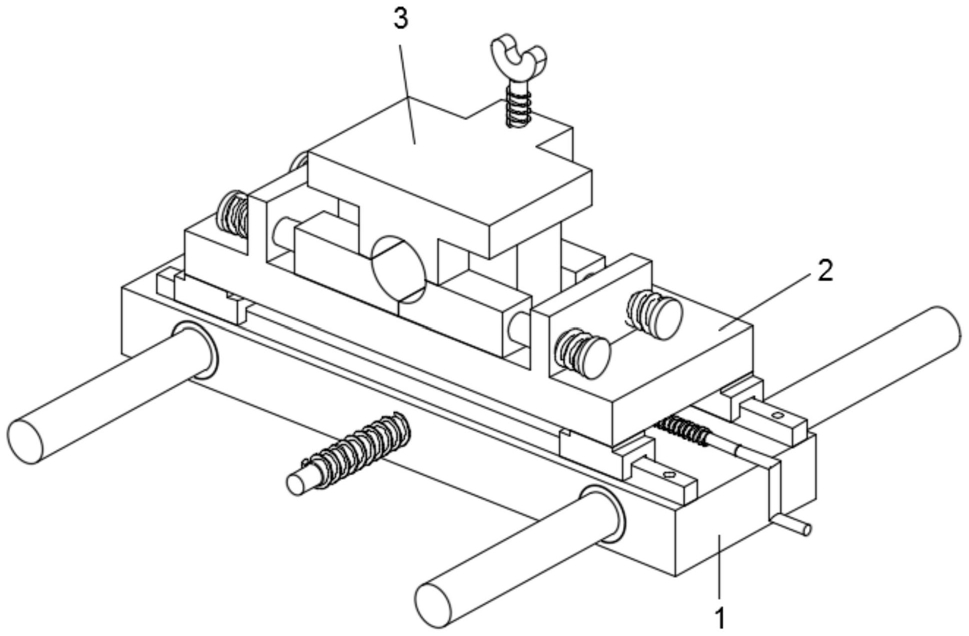

1.一种蜗杆加工用高精度滚刀磨床,其特征在于:包括行程组件(1)、调节组件(2)及夹紧组件(3);

所述行程组件(1)安装于机床上,用于控制蜗杆加工过程中X轴上移动;

所述调节组件(2)安装于行程组件(1)上,用于调节蜗杆与两个蜗杆滚刀之间的加工位置;

所述夹紧组件(3)安装于调节组件(2)上,用于夹紧蜗杆;

所述行程组件(1)包括基座(101),所述基座(101)中部贯穿设有丝杠(102),所述丝杠(102)与基座(101)螺纹连接,且所述丝杠(102)端部与外部动力机构连接,并在所述丝杠(102)左右两侧对称设有两个导杆(103),所述导杆(103)贯穿基座(101)端部,并通过直线轴承(104)与基座(101)端部滑动连接;

所述基座(101)顶面设有丝杆(105),所述丝杆(105)左端与固设于基座(101)左端顶面的丝杆座(106)转动连接,所述丝杆(105)右端焊接有把手(107),并在所述丝杆(105)中部设有与其螺纹连接的丝杆套(108),且所述丝杆套(108)前后侧还对称设有两个导轨(109);

所述调节组件(2)包括设于基座(101)上方的调节板(201),所述调节板(201)底面四角处均固设有滑块(202),所述滑块(202)与导轨(109)滑动配合,且所述调节板(201)中部底面与丝杆套(108)上端紧密焊接;

所述调节板(201)顶面对称设有两个与其一体成型的限位座(203),两个所述限位座(203)之间对称设有两个下夹具(204),所述下夹具(204)内端开设有夹槽A(205),所述下夹具(204)外端平行焊接有两个限位杆(206);

所述限位杆(206)贯穿限位座(203)并与其滑动连接,且所述限位杆(206)外端与限位座(203)外壁之间还套设有弹簧AA(207),并在所述下夹具(204)顶面靠近外端的位置还开设有斜槽(208);

所述夹紧组件(3)包括设于调节板(201)上方的上夹具(301),所述上夹具(301)后端设有连接凸起(302),所述连接凸起(302)中部贯穿设有调节螺杆(303),所述调节螺杆(303)与连接凸起(302)螺纹连接,所述调节螺杆(303)下端与调节板(201)顶面限位转动;

所述上夹具(301)中部底面开设有夹槽B(304),所述夹槽B(304)与两个夹槽A(205)间隙配合形成夹紧腔,且所述夹槽B(304)左右对称设有两个楔形块(305),所述楔形块(305)下端斜面与斜槽(208)挤压滑动;

所述夹槽B(304)内侧顶面开设有销槽(306),所述销槽(306)下端开设有内螺纹(307),所述夹槽B(304)内还设有与其弧度向适配的减震垫(308),所述减震垫(308)中部贯穿设有螺丝(309),所述螺丝(309)上端开设有与内螺纹(307)螺纹配合的外螺纹(310),且所述螺丝(309)外侧套设有弹簧B(311);

使用时,通过转动调节螺杆303,调节螺杆303带动上夹具301与两个下夹具204分离,在两个夹槽A205之间放置待加工杆件,回转调节螺杆303,调节螺杆303带动上夹具301下行,当上夹具301底面的楔形块305与斜槽208接触后,受错位结构影响,楔形块305将挤压斜槽

208,使得两个下夹具204相互靠近,此时,限位杆206在限位座203上滑动,弹簧A207压缩蓄力,直至夹槽B304与两个夹槽A205将待加工杆件夹持固定;利用外部动力机构带动丝杠

102,丝杠102带动与其螺纹连接的基座101,基座101通过直线轴承104在导杆103上滑动,直至待加工杆件滑行至两个蜗杆滚刀之间;转动把手107,把手107带动丝杆105转动,丝杆105带动与其螺纹连接的丝杆套108,丝杆套108带动调节板201在导轨109滑动,进而调节待加工杆件与两个蜗杆滚刀的位置;再次通过动力机构带动丝杠102,使得基座101稳定带动待加工杆件在两个转动的蜗杆滚刀之间进行铣削。
