专利号: 2019113195439
申请人: 安徽复兴电缆集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-12-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

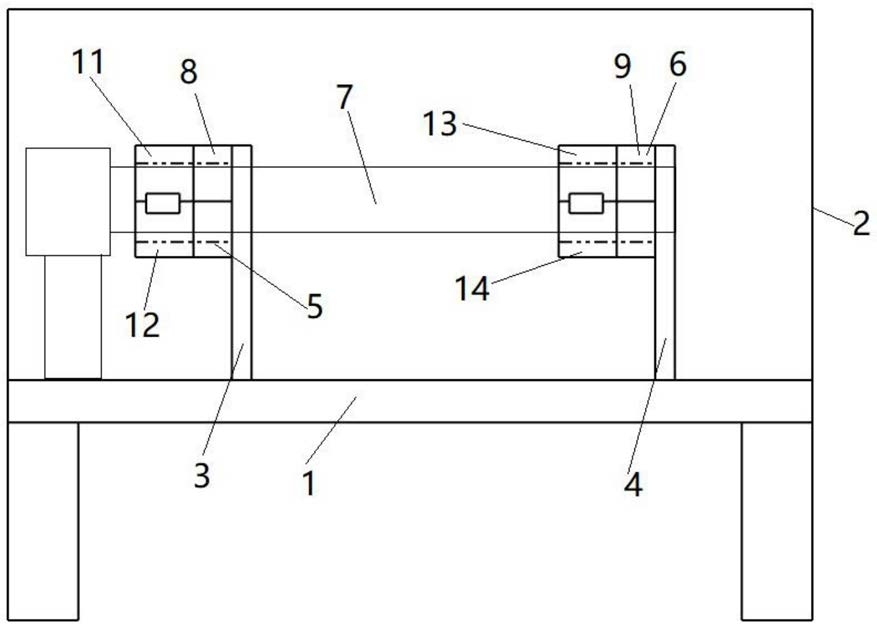

1.一种电缆使用辅助装置,其特征在于,包括底座(1),所述底座(1)设置有一级扭力调节组件(5),所述一级扭力调节组件(5)一侧设置有二级扭力调节组件(6),所述一级扭力调节组件(5)一侧设置有减速器(7),所述减速器(7)连接有第一电机(10),所述减速器(7)包括第一外套齿轮(18)和第二外套齿轮(21),所述第一外套齿轮(18)外圈设置有第一环形齿轮,所述第二外套齿轮(21)外圈设置有第二环形齿轮,所述一级扭力调节组件(5)包括与所述第一环形齿轮啮合链接的一级转动轮(8),所述一级转动轮(8)一侧固定连接有一级夹持组件,所述一级夹持组件包括第一上夹持架(11)和第一下夹持架(12),所述一级转动轮(8)包括一级转动上半轮和一级转动下半轮,所述一级转动上半轮与所述第一上夹持架(11)固接,所述一级转动下半轮与所述第一下夹持架(12)固接,所述一级转动轮(8)与所述底座(1)之间通过第一支架(3)连接,所述一级转动轮(8)与所述第一支架(3)之间通过第一轴承连接,所述二级扭力调节组件(6)包括与所述第二环形齿轮啮合链接的二级转动轮(9),所述二级转动轮(9)一侧固定连接有二级夹持组件,所述二级夹持组件包括第二上夹持架(13)和第一下夹持架(14),所述二级转动轮(9)包括二级转动上半轮和二级转动下半轮,所述二级转动上半轮与所述第二上夹持架(13)固接,所述二级转动下半轮与所述第一下夹持架(14)固接,所述二级转动轮(9)与所述底座(1)之间通过第二支架(4)连接,所述二级转动轮(9)与所述第二支架(4)之间通过第二轴承连接。

2.根据权利要求1所述的一种电缆使用辅助装置,其特征在于,所述第一上夹持架(11)的一端与所述第一下夹持架(12)的一端铰接,所述第一上夹持架(11)的另一端与所述第一下夹持架(12)的另一端通过卡接件连接。

3.根据权利要求1所述的一种电缆使用辅助装置,其特征在于,所述第二上夹持架(13)的一端与所述第一下夹持架(14)的一端铰接,所述第二上夹持架(13)的另一端与所述第一下夹持架(14)的另一端通过卡接件连接。

4.根据权利要求2或者3所述的一种电缆使用辅助装置,其特征在于,所述第一上夹持架(11)下端、第一下夹持架(12)上端、第二上夹持架(13)下端与所述第一下夹持架(14)上端均开设有滑槽,所述滑槽内滑动连接有滑块,所述滑槽底部与所述滑块之间通过弹簧连接,所述滑块通过连接杆连接有板簧,所述板簧上贴附连接橡胶弹性垫片。

5.根据权利要求1-3任意一个所述的一种电缆使用辅助装置,其特征在于,所述一级夹持组件和所述二级夹持组件上均设置有至少一个第二电机(22),每个所述第二电机(22)的输出端连接有第二转动轴,所述第二转动轴的外侧连接转动杆(23),所述第一转动轴的轴线与所述转动杆(23)的轴线相互垂直。

6.根据权利要求5所述的一种电缆使用辅助装置,其特征在于,所述转动杆(23)的端部设置有弧形固定板,所述弧形固定板上贴附设置有橡胶垫。

7.根据权利要求1所述的一种电缆使用辅助装置,其特征在于,所述第一上夹持架(11)和所述第一下夹持架(12)内测设置有加热垫,所述加热垫上均匀布设有电加热丝。

8.根据权利要求1所述的一种电缆使用辅助装置,其特征在于,所述底座(1)上设置有保护罩(2),所述一级扭力调节组件(5)和二级扭力调节组件(6)均位于所述保护罩(2)内,所述保护罩(2)上端设置有静电消除棒。

9.根据权利要求1所述的一种电缆使用辅助装置,其特征在于,所述减速器(7)包括与所述第一电机(10)输出端连接的一级齿轮轴(15),所述一级齿轮轴(15)外圈啮合连接有多个第一行星转动齿轮(16),所有所述第一行星转动齿轮(16)的整体外侧啮合套接所述第一外套齿轮(18),所述第一行星转动齿轮(16)一侧连接有第一行星齿轮架(17),所述第一行星齿轮架(17)与每个所述第一行星转动齿轮(16)相连接,所述第一行星齿轮架(17)另一侧中间位置设置有二级齿轮轴,所述二级齿轮轴外圈啮合连接有多个第二行星转动齿轮(19),所有所述第二行星转动齿轮(19)的整体外侧啮合套接所述第二外套齿轮(21)。
