专利号: 2019113060253
申请人: 嘉兴华竹电子有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

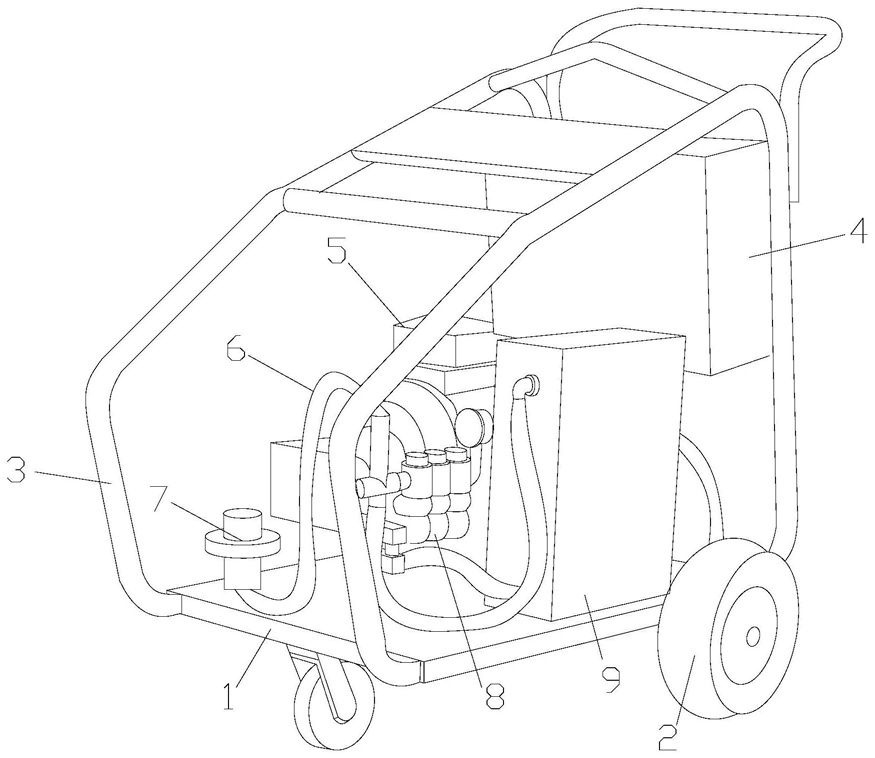

1.一种水利工程污泥管道疏通设备,其特征在于:其结构包括底板(1)、移动轮(2)、防护架(3)、电源箱(4)、动力机(5)、气管(6)、疏通机构(7)、阀门(8)、压力箱(9),所述底板(1)底部安装有移动轮(2)且顶部上方焊接有防护架(3),所述电源箱(4)安装在防护架(3)上且与动力机(5)电连接,所述底板(1)上安装有动力机(5)与压力箱(9),所述压力箱(9)通过阀门(8)与动力机(5)相连接,所述疏通机构(7)通过气管(6)与阀门(8)相连接;

所述疏通机构(7)由连接管(10)、稳定装置(11)、旋转器(12)、旋破装置(13)、锥头(14)组成,所述连接管(10)由下往上依次安装有稳定装置(11)与旋破装置(13),所述旋破装置(13)顶部安装有锥头(14)且底部与旋转器(12)相连接。

2.如权利要求1所述的一种水利工程污泥管道疏通设备,其特征在于:所述旋破装置(13)由旋转盘(a1)、进气管(a2)、环形管(a3)、分支流管(a4)、半圆腔(a5)组成,所述旋转盘(a1)的中间设有进气管(a2),所述进气管(a2)的外层包裹着环形管(a3)且相贯通,所述环形管(a3)的外侧上均匀等距设有六组的分支流管(a4),所述旋转盘(a1)的圆周上开有六个与分支流管(a4)相配合的半圆腔(a5)。

3.如权利要求2所述的一种水利工程污泥管道疏通设备,其特征在于:所述半圆腔(a5)内设有膨胀包(c1),所述膨胀包(c1)与进气管(a2)相连接,所述膨胀包(c1)远离半圆腔(a5)的一侧上设有两个以上的锥齿(c2)。

4.如权利要求1所述的一种水利工程污泥管道疏通设备,其特征在于:所述稳定装置(11)由支撑盘(b1)、顶升器(b2)、进气口(b3)组成,所述支撑盘(b1)中间与进气管(a2)相连接,所述支撑盘(b1)上设有六组的顶升器(b2),所述顶升器(b2)底部通过进气口(b3)与进气管(a2)相连接。

5.如权利要求4所述的一种水利工程污泥管道疏通设备,其特征在于:所述顶升器(b2)由伸缩缸(e1)、顶推杆(e2)、滑轮(e3)、弧形槽(e4)组成,所述伸缩缸(e1)内部设有顶推杆(e2),所述推杆(e2)远离伸缩缸(e1)的一侧端面上开有弧形槽(e4)且弧形槽(e4)内部安装有滑轮(e3)。
