1.一种Co掺杂FeNCN/C的制备方法，其特征在于，包括以下步骤：

1）将1.0 3.0 g分析纯的尿素或氨基氰、1.0 g有机酸铁盐和 0.1 0.2 g四水合乙酸钴~ ~加入到10 30 mL去离子水中，搅拌0.5‑2 h，制成铁盐的配合物，标记为溶液A；

~

2）将溶液A在‑30℃下冷冻1.5 2.5 h，然后在真空冷冻干燥仪中干燥20 30 h，得到片~ ~状前驱物B；

3）将片状前驱物B置于管式炉中，保护气氛为氩气，氩气流速为50 100 sccm，以10‑15 ~°C/min的快速率升温至300 °C之后，将氩气流速调整为200  300 sccm，保温1小时，然后以~

3‑10 °C/min的慢速率升温至400‑650 °C，并保温0.5 2 h，待保温结束后，继续通氩气至自~然冷却至室温，氩气流速为300 sccm，得到最终产物Co掺杂FeNCN/C。

2.根据权利要求1所述Co掺杂FeNCN/C的制备方法，其特征在于，所述1）中的有机酸铁盐是草酸高铁铵或柠檬酸铁铵。

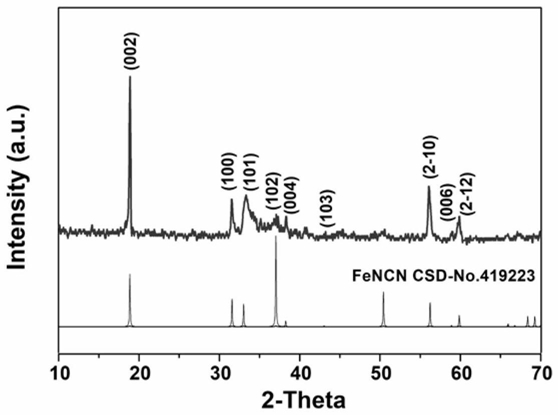

3.根据权利要求1或2制备方法制得的Co掺杂FeNCN/C。
