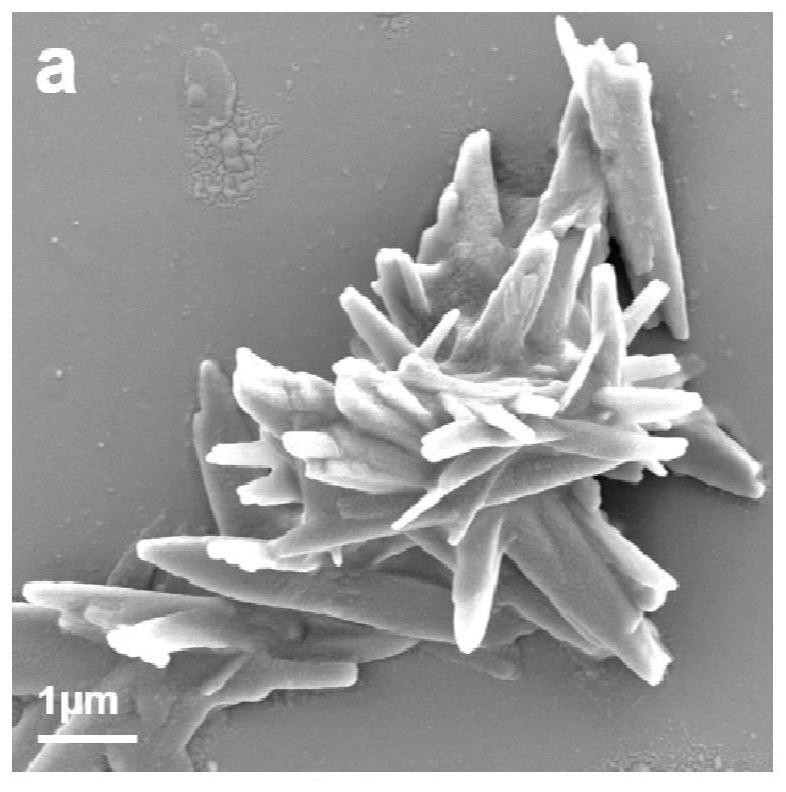

1.一种引入刚性基团提高固态光致变色性能的螺吡喃，其特征在于，将螺吡喃在吲哚环的氮原子接入乙醇基，刚性芳环分子通过与乙醇基的羟基反应引入到螺吡喃中；经过改性引入刚性基团的螺吡喃具有以下结构：其中，R为含有1～3个苯环的刚性基团。

2.如权利要求1所述的一种引入刚性基团的螺吡喃，其特征在于，所述的改性引入刚性基团的螺吡喃具有以下结构：其中，R采用

中的一个。

3.一种如权利要求1所述的引入刚性基团的螺吡喃的合成方法，其特征在于，所述的方法包括如下步骤：将R-COOH，1-乙基-(3-二甲基氨基丙基)碳二亚胺盐酸盐和4-二甲氨基吡啶按摩尔比为1：(1～3)：(1～3)的比例加入二氯甲烷中，氮气氛围下，搅拌至澄清溶液，将含有光致变色化合物1’-(2-羟乙基)-6-硝基螺[2H-1-苯并吡喃-2，2’-吲哚啉]的二氯甲烷溶液滴加到上述澄清溶液，其中光致变色化合物1’-(2-羟乙基)-6-硝基螺[2H-1-苯并吡喃-2，2’-吲哚啉]与R-COOH的摩尔比为1：(1～5)；在室温下继续搅拌反应；反应结束后，将反应混合液倒入去离子水中，使用有机溶剂萃取，收集有机相并干燥、旋干过柱，收集后旋干得到产物；所述的R为含有1～3个苯环的刚性基团。

4.一种如权利要求1所述的引入刚性基团的螺吡喃的合成方法，其特征在于，所述的方法包括如下步骤：将含有光致变色化合物1’-(2-羟乙基)-6-硝基螺[2H-1-苯并吡喃-2，2’-吲哚啉]和XR按摩尔比为1：(1～2)的比例溶于N，N-二甲基甲酰胺中搅拌成混合溶液，将咪唑加入到上述混合溶液中，且所述的XR与咪唑摩尔比为(1～2)：1，室温搅拌；反应结束后，将反应混合物倒入冰水中，用有机溶剂萃取，收集有机相并干燥、旋干过柱，收集后旋干得到产物；所述的R为含有1～3个苯环的刚性基团。
