专利号: 2019112979966
申请人: 九江学院
专利类型:发明专利
专利状态:已下证
专利领域: 书写或绘图器具;办公用品
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

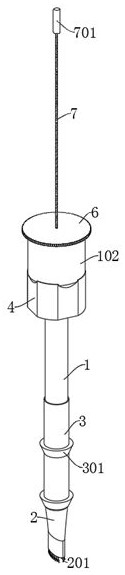

1.一种用于美术油画绘画的颜料储存式绘画笔,其特征在于:包括:主体(1),底头(2),接触件(3),支撑件(4),受力件(5),旋转件(6)和搅拌杆(7);所述主体(1)为管状结构,且主体(1)的内部顶端设有橡胶材质的密封环;所述底头(2)安装在主体(1)的底部,且底头(2)的内部边缘位置设有出液孔;所述接触件(3)为硅胶材质,且接触件(3)通过套装的方式安装在主体(1)的外侧;所述支撑件(4)通过套装的方式安装在主体(1)的外侧,且支撑件(4)内部的限位条(401)与上件(102)外侧的密封环相接触;所述受力件(5)以及活塞板(501)安装在主体(1)的内部,且活塞板(501)的两侧设有矩形槽;所述旋转件(6)安装在上件(102)的内部顶端,且旋转件(6)外侧的嵌入件(601)安装在上件(102)的螺纹孔内部;所述搅拌杆(7)的底部通过螺纹安装在受力件(5)顶端的螺纹孔内部,且搅拌杆(7)通过外侧的螺纹穿过旋转件(6)顶端的螺纹孔;所述主体(1)包括有导件(101),上件(102);所述主体(1)的内部两侧设有矩形结构的导件(101),且主体(1)的顶端设有上件(102);所述上件(102)为漏斗状结构,且上件(102)的外侧设有卡块;所述上件(102)的内部顶端设有螺纹,且螺纹的底部为环状结构的旋转槽。

2.如权利要求1所述用于美术油画绘画的颜料储存式绘画笔,其特征在于:所述底头(2)包括有出液头(201);所述底头(2)的底部为扁状结构,且底头(2)的底部两侧设有数个出液头(201);所述出液头(201)为弯曲状结构。

3.如权利要求1所述用于美术油画绘画的颜料储存式绘画笔,其特征在于:所述接触件(3)包括有挡件(301);所述接触件(3)为管状结构,且接触件(3)的底部设有挡件(301);所述挡件(301)的外侧为倾斜状结构。

4.如权利要求1所述用于美术油画绘画的颜料储存式绘画笔,其特征在于:所述支撑件(4)包括有限位条(401);所述支撑件(4)的顶端内部为倾斜状结构,且支撑件(4)的外侧为矩形结构;所述支撑件(4)的内部设有环状结构的限位条(401)。

5.如权利要求1所述用于美术油画绘画的颜料储存式绘画笔,其特征在于:所述受力件(5)包括有活塞板(501);所述受力件(5)为T形圆形结构,且受力件(5)的顶端设有螺纹孔,螺纹孔的内部顶端为倾斜状结构;所述受力件(5)的外侧设有圆形板状结构的活塞板(501),且活塞板(501)为硅胶材质。

6.如权利要求1所述用于美术油画绘画的颜料储存式绘画笔,其特征在于:所述旋转件(6)包括有嵌入件(601);所述旋转件(6)为圆形结构,且旋转件(6)的中间位置设有螺纹孔;

所述旋转件(6)的外侧底部设有嵌入件(601)。

7.如权利要求1所述用于美术油画绘画的颜料储存式绘画笔,其特征在于:所述搅拌杆(7)包括有控制件(701);所述搅拌杆(7)圆柱形结构,且搅拌杆(7)的外侧设有螺纹,且搅拌杆(7)的顶端设有控制件(701)。
