专利号: 2019112952499
申请人: 海安绒克纺织有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2025-08-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

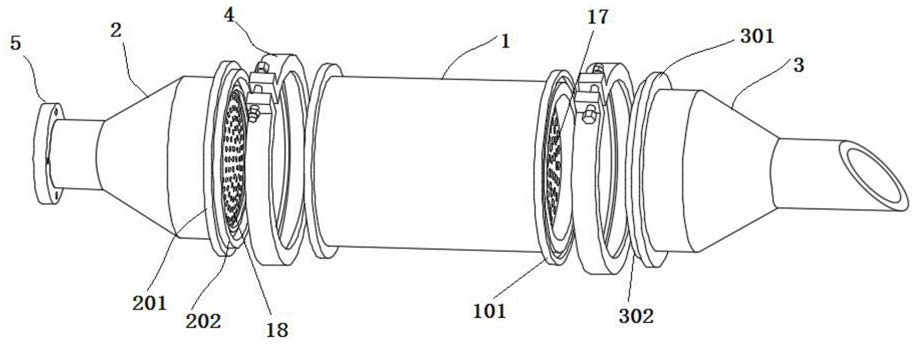

1.一种尾气处理装置,包括尾气处理室(1)、进气管(2)和出气管(3),其特征在于:所述进气管(2)、出气管(3)均通过锁紧装置(4)固定连接在尾气处理室(1)两端,所述尾气处理室(1)内靠近所述进气管(2)一端连接有吸附筒(19),且所述尾气处理室内(1)设有第一圆环(103),所述第一圆环(103)上连接有离心组件,所述尾气处理室(1)内靠近出气管(3)一端设有催化剂载体(17);

所述离心组件包括第二圆环(6)和叶片(11),所述第二圆环(6)固定连接在第一圆环(103)上,所述第二圆环(6)内侧面连接有若干支架(602),所述支架(602)一端固定连接在一圆筒体结构(603)上,所述圆筒体结构(603)上设有安装槽(604),所述安装槽(604)内固定连接一圆柱体结构(7),所述圆柱体结构(7)与所述安装槽(604)过盈配合,所述圆柱体结构(7)上固定连接一轴杆(8),所述轴杆(8)一端通过轴承(9)转动连接一基座(10),所述基座(10)周侧面上设有若干叶片(11);

所述进气管(2)内靠近所述尾气处理室(1)一端设有过滤组件和导流罩(18),所述进气管(2)远离所述尾气处理室(1)一端设有法兰(5);所述过滤组件包括第一圆环体(13)和滤网(12),所述第一圆环体(13)与进气管(2)内侧面间隙配合,所述滤网(12)固定在第一圆环体(13)内部,所述第一圆环体(13)通过多个连接杆(14)连接有第二圆环体(15),所述第二圆环体(15)内连接有导流罩(18),所述第二圆环体(15)内侧面设有与导流罩(18)配合的一挡环(16)。

2.根据权利要求1所述的一种尾气处理装置,其特征在于,所述导流罩(18)包括内圈(1802)和外圈(1801),所述外圈(1801)与第二圆环体(15)内侧面间隙配合,所述内圈(1802)为一球面环,所述内圈(1802)表面上沿其径向设有若干导流孔(1803)。

3.根据权利要求1所述的一种尾气处理装置,其特征在于,所述尾气处理室(1)两端均设有第一法兰环(101),所述进气管(2)与尾气处理室(1)连接一端设有第二法兰环(201),所述出气管(3)与尾气处理室连接一端设有第三法兰环(301)。

4.根据权利要求3所述的一种尾气处理装置,其特征在于,所述第一法兰环(101)端面上设有环形槽道(104),所述第二法兰环(201)端面设有与所述环形槽道(104)配合的第一环形凸起(202),所述第三法兰环(301)端面上设有与所述环形槽道(104)配合的第二环形凸起(302)。

5.根据权利要求1或4所述的一种尾气处理装置,其特征在于,所述锁紧装置(4)包括一锁紧环(401),所述锁紧环(401)内侧面设有密封槽道(402),所述锁紧环(401)设有开口,所述锁紧环(401)开口处设有两锁紧部(403),两所述锁紧部(403)通过螺栓组件(404)连接。

6.根据权利要求1所述的一种尾气处理装置,其特征在于,所述尾气处理室(1)靠近所述进气管(2)一端的内壁沿其轴向设有若干槽道(102),所述吸附筒(19)外表面沿其轴向设有若干与所述槽道(102)配合的凸条(20)。

7.根据权利要求1所述的一种尾气处理装置,其特征在于,所述第一圆环(103)上设有多个第一安装孔(105),所述第二圆环(6)上设有多个与第一安装孔(105)配合的第二安装孔(601)。

8.根据权利要求7所述的一种尾气处理装置,其特征在于,所述叶片(11)呈桨叶形状。
