专利号: 2019112768876
申请人: 西京学院
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-05-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种折叠式裤片挖空裁剪方法,其特征在于,该方法包含:

(1)绘制布料对折矩形abcd:

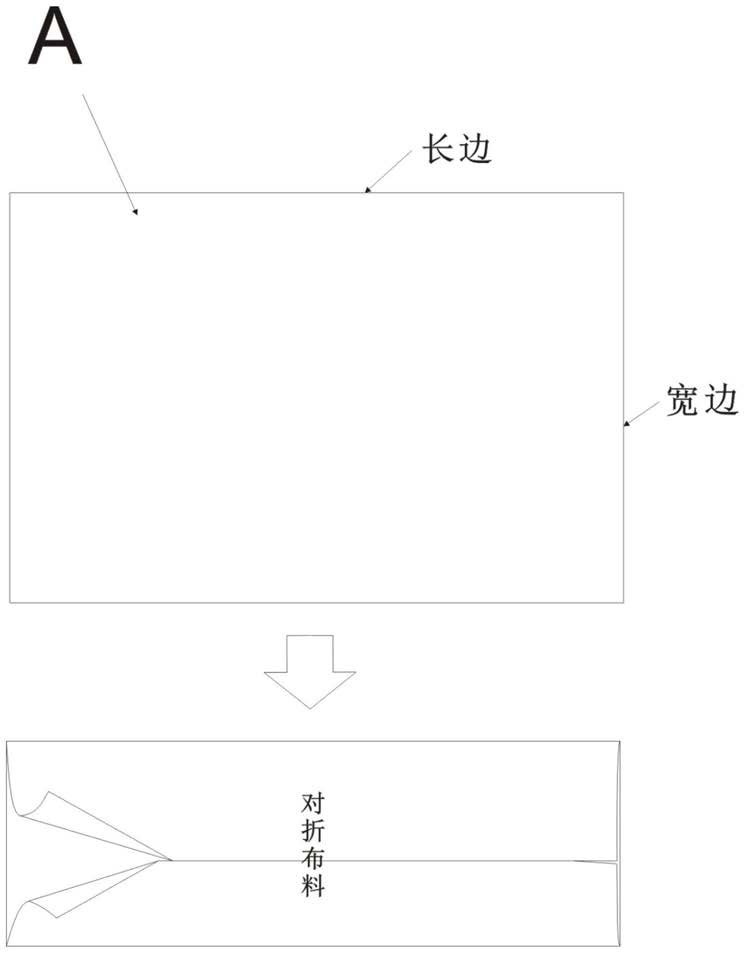

取两个长方形布料A,叠置在一起呈两层,将宽边向中间对折成矩形abcd,且两个相对的长边在fe处对齐;其中,ab=dc=fe=0.64*号,ad=bc=0.35*臀围,fd=ec=0.149*臀围;

(2)依据折叠好的矩形abcd绘制外腰口C和外三角B:

在dc边上绘制前裤片中心降落点h,在fe边上绘制对折线下降点h2,ch=eh2=0.016*号,直线连接前裤片中心降落点h和对折线下降点h2构成前裤片腰口线hh2;在ab边上绘制后裤片中心降落点g,bg=0.006*臀围;在be边上绘制后裤片起翘点g1,eg1=0.152*臀围;

采取直线连接g、b、g1三个点构成外三角B,采取直线连接h2、g、g1,h2g构成后裤片腰口线,线段h2g与ng1相交于后裤片起翘交叉点g2,采取直线连接h、h2、g2、g1、e、c构成外腰口C;

(3)依据折叠好的矩形abcd绘制裆弯D:

在前裤片腰口线hh2上绘制前裤片门襟点h1,hh1=0.11*臀围;以前裤片门襟点h1向ad边方向作dc边的平行线h1k,h1k=0.201*臀围,点k为前臀围大点;从前臀围大点k向ab边方向作h1k的垂直线段kn,kn=0.16*臀围,点n为后臀围大点;在fe边上绘制前后裆弯分开点q,eq=0.277*臀围;用直线连接后臀围大点n、前后裆弯分开点q和前臀围大点k形成线段nq和kq,在线段nq和kq上分别绘制其中点p和o,从点p和o分别作线段nq和kq的垂直线段pj和om,pj为后裆弯弧度量,om为前裆弯弧度量;采取弧线连接n、j、q构成后裤片裆部弯度线,采取弧线连接k、m、q构成前裤片裆部弯度线,后裤片裆部弯度线、前裤片裆部弯度线和线段ng2、h1k连接构成裆弯D;

(4)绘制下裆内口E:

在线段af上绘制后裤口点r,fr=0.081*臀围,在线段df上绘制前裤口点s,fs=0.038*臀围;直线连接前后裆弯分开点q和后裤口点r、前裤口点s形成线段qr和qs,在线段qr和qs上分别绘制其中点t1和t,从点t1和t分别作线段qr和qs的垂直线段t1t2和tt3,tt3为前裤管弧度量,t1t2为后裤管弧度量;采用弧线连接前后裆弯分开点q、前中裆弯量点t3、前裤口点s构成前裤管的下裆弧线,采用弧线连接前后裆弯分开点q、后中裆弯量点t2、后裤口点r构成后裤管的下裆弧线;

(5)剪裁外腰口C、外三角B、裆弯D、下档内口E、内三角F:

所述外腰口C、外三角B和下档内口E按照绘制的结构轮廓裁剪四层布料,所述裆弯D按照绘制的结构轮廓裁剪上两层布料;后翘三角gg2g1构成内三角F,将裁剪好的后裤片展开后将所述内三角F剪掉;

(6)绘制前裤片腰口褶裥:

前裤片腰口褶裥包括:前一剪口、前二剪口、前三剪口、前四剪口,各个剪口均剪裁成Δ或Π形;所述前一剪口和前二剪口、前三剪口和前四剪口分别构成两个褶裥;

(7)绘制后裤片腰口省道:

后裤片腰口省道包括:后一剪口、后二剪口、后三剪口、后四剪口,各个剪口均剪裁成Δ或Π形;所述后一剪口和后二剪口、后三剪口和后四剪口分别构成两个省道。

2.根据权利要求1所述的折叠式裤片挖空裁剪方法,其特征在于,所述长边为布料经纱,宽边为布料纬纱。

3.根据权利要求1所述的折叠式裤片挖空裁剪方法,其特征在于,所述后裆弯弧度量pj=0.034*臀围,前裆弯弧度量om=0.011*臀围。

4.根据权利要求1所述的折叠式裤片挖空裁剪方法,其特征在于,所述前裤管弧度量tt3=0.009*臀围,后裤管弧度量t1t2=0.014*臀围。

5.根据权利要求1所述的折叠式裤片挖空裁剪方法,其特征在于,所述外腰口C、外三角B、裆弯D、下档内口E、内三角F的剪裁均为毛样裁剪,无需放缝份。

6.根据权利要求1所述的折叠式裤片挖空裁剪方法,其特征在于,所述前裤片腰口褶裥,各个剪口深度为0.5cm,宽度为0.5cm;所述后裤片腰口省道,各个剪口深度为0.5cm,宽度为0.5cm。

7.根据权利要求1-6中任意一项所述的折叠式裤片挖空裁剪方法,其特征在于,所述前裤片腰口褶裥,前一剪口的中轴线到h2点距离=0.065*臀围,前一剪口的中轴线到前二剪口的中轴线距离=0.026*臀围,前二剪口的中轴线到前三剪口的中轴线距离=0.046*臀围,前三剪口的中轴线到前四剪口的中轴线距离=0.028*臀围。

8.根据权利要求1-6中任意一项所述的折叠式裤片挖空裁剪方法,其特征在于,所述前裤片腰口褶裥,两个褶裥长度=0.125*臀围。

9.根据权利要求1-6中任意一项所述的折叠式裤片挖空裁剪方法,其特征在于,所述后裤片腰口省道,后一剪口沿h2g到h2点距离=0.062*臀围,后一剪口沿h2g到后二剪口距离=0.019*臀围,后二剪口沿h2g到后三剪口距离=0.067*臀围,后三剪口沿h2g到后四剪口距离=0.019*臀围。

10.根据权利要求1-6中任意一项所述的折叠式裤片挖空裁剪方法,其特征在于,所述后裤片腰口省道,两个省道长度=0.081*臀围。
