专利号: 2019112535700
申请人: 芜湖秒算电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-03-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

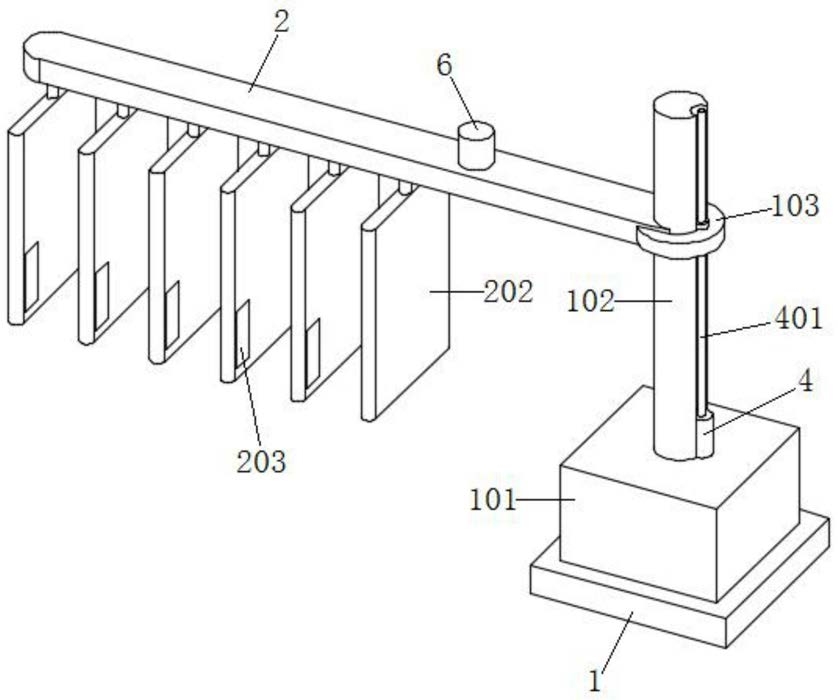

1.一种用于生产线的弯道防跑偏装置,其特征在于,包括基座(1);

所述基座(1)的上表面装设有一底箱(101);所述底箱(101)的上部转动装设有一支撑柱(102);所述支撑柱(102)上沿轴向滑动装设有一相适配的滑环(103);

所述滑环(103)的外壁沿径向固定装设有一活动板(2);所述活动板(2)的下表面沿长度方向并排转动装设有多个转轴(201),且每一所述转轴(201)的下端均固定装设有一定位板(202);

任意相邻两个所述定位板(202)的相对内表面均开设有一凹槽;所述凹槽内转动装设有一相适配的限位板(203);所述限位板(203)的一表面固定有一衔铁片(204);所述衔铁片(204)一侧设置有一与其相适配的电磁铁(205);所述电磁铁(205)固定装设于凹槽的一内表面上;

所述凹槽的一内侧面装设有一固定杆(206);所述固定杆(206)上套设有一弹簧(207);

所述弹簧(207)的一端固定连接有一滑块(208);所述滑块(208)滑动装设于固定杆(206)上;所述滑块(208)的一表面转动连接有一传动杆(209);所述传动杆(209)的一端转动连接于限位板(203)的一表面上。

2.根据权利要求1所述的一种用于生产线的弯道防跑偏装置,其特征在于,所述底箱(101)具有空腔结构;所述底箱(101)的空腔室内固定装设有一第一驱动电机(3);所述第一驱动电机(3)的输出轴贯穿底箱(101)的顶壁并与支撑柱(102)的下端相连接。

3.根据权利要求1所述的一种用于生产线的弯道防跑偏装置,其特征在于,所述支撑柱(102)的外壁沿轴向开设有一相适配的弧形槽;所述弧形槽内固定装设有一第二驱动电机(4);所述第二驱动电机(4)设置于支撑柱(102)的下端部;所述第二驱动电机(4)的输出轴上装设有一丝杆(401);所述丝杆(401)设置于弧形槽内;所述丝杆(401)上装设有一相适配的丝母(402);所述丝母(402)装设于滑环(103)上。

4.根据权利要求1所述的一种用于生产线的弯道防跑偏装置,其特征在于,所述活动板(2)具有空腔结构;所述活动板(2)上的转轴(201)的上端贯穿延伸至活动板(2)的空腔室内并装设有一第一齿轮(5);相邻两个所述第一齿轮(5)之间装设有一第二齿轮(501);任意一所述第二齿轮(501)与相邻的两个第一齿轮(5)之间均保持啮合。

5.根据权利要求4所述的一种用于生产线的弯道防跑偏装置,其特征在于,所述活动板(2)的一表面固定装设有一第三驱动电机(6);所述第三驱动电机(6)的输出轴贯穿延伸至活动板(2)的空腔室内并装设有一第三齿轮(601);所述第三齿轮(601)与一第一齿轮(5)相啮合。
